Термични релета
Термично реле 3.7-5.5A
- Арт. №: 20409
- В наличност
Производител:

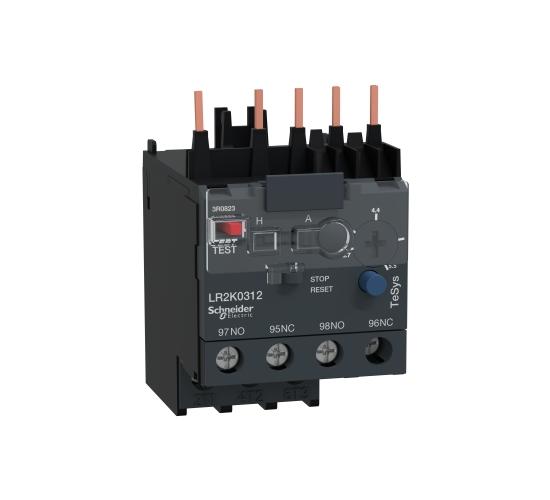

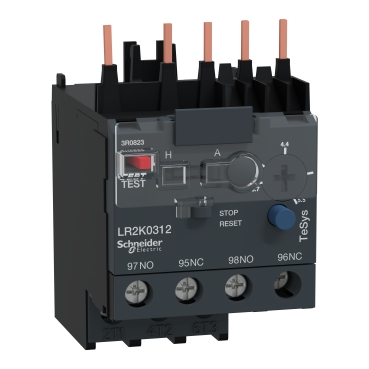

Термично реле 3.7-5.5A Schneider Electric LR2K0312 (Термична защита)
Цена на брой
44.58€
/ 87.19 лв.
Бърза поръчка
СЕРИЯ ASFORA
| Обхват | TeSys |
|---|---|
| Наименование на продукта | TeSys LRK |
| Тип продукт или компонент | Differential thermal overload relay |
| Съкратено наименование на устройството | LR2K |
| Приложение на релето | Моторна защита |
| Съвместимост на продуктите | LC7K LP1K LP4K LC1K |
| тип мрежа | DC AC/DC |
| Клас на термично претоварване | Class 10A в съответствие с IEC 60947-4-1 |
| Регулируема термозащита | 3,7…5,5 A |
| [Ue] Изолационно напрежение | Захранваща верига: 690 V в съответствие с BS 4941 Захранваща верига: 690 V в съответствие с IEC 60947 Захранваща верига: 750 V в съответствие с VDE 0110 група C Захранваща верига: 600 V в съответствие с CSA C22.2 No 14 |
| Честота на мрежата | <= 400 Hz |
|---|---|
| Монтажна подпора | Под контактор Пластина, Със специфични аксесоари Шина, Със специфични аксесоари |
| Спомагателни контакти | 1 NO + 1 NC |
| Номинален термичен ток | 6 A за Сигнализираща мрежа |
| [Ue] номинално работно напрежение | <= 690 V за захранваща верига 690 V AC/DC AC-15 за Сигнализираща мрежа Устойчив на А-млечна киселина DC DC-13 за Сигнализираща мрежа |
| Номинален параметър на предпазителя | 6 A gG for Сигнализираща мрежа conforming to VDE 0660 6 A gG for Сигнализираща мрежа conforming to IEC 60947 |
| [Uimp] Устойчивост на импулсно напрежение | 6 kV |
| Топлинно отделяне на полюса | 2 W |
| Детекция при отпадане на фаза | Да в съответствие с IEC 60947-4-1 |
| Локална сигнализация | Индикатор за изключване (жълт) |
| Тип управление | Червен Бутон: trip test function Син Бутон: стоп и ръчно нулиране Ключ: ръчно или автоматично Нулиране |
| Свързване - клеморед | Самозатягащи се клеми 1кабел(и)1,5…4 mm²Твърд Самозатягащи се клеми 2кабел(и)1,5…4 mm²Твърд Самозатягащи се клеми 1кабел(и)0,75…4 mm²гъвкав без кабелен накрайник Самозатягащи се клеми 2кабел(и)0,75…4 mm²гъвкав без кабелен накрайник Самозатягащи се клеми 1кабел(и)0,34…2,5 mm²гъвкав С кабелен накрайник Самозатягащи се клеми 2кабел(и)0,34…1,5 mm²гъвкав С кабелен накрайник |
| Затягащ момент | 1,3 N.m - наСамозатягащи се клеми - с отверткаPhilips No 2 1,3 N.m - наСамозатягащи се клеми - с отверткаПлосък Ø 6 mm 1,3 N.m - наСамозатягащи се клеми - с отверткаpozidriv No 2 |
| Височина | 58 mm |
| Широчина | 45 mm |
| Дълбочина | 65 mm |
| тегло на продукта | 0,145 kg |
| Стандарти | IEC 60947 VDE 0660 BS 4941 NF C 63-650 |
|---|---|
| Продуктови сертификати | UL CSA UKCA |
| Защитни мерки | TC в съответствие с IEC 60068 TC в съответствие с DIN 50016 |
| IP степен на защита | IP2X conforming to IEC 60529 |
| Температура на околния въздух при работа | -20…55 C Без отклонение в съответствие с IEC 60947 -30…60 C с нормиране в съответствие с IEC 60947 |
| температура на околната среда за съхранениe | -40…70 C |
| Допустима надморска височина | 2000 m Без отклонение |
| Огнеупорно | 850 C в съответствие с 230 V |
| Устойчивост на горене | V1 в съответствие с UL 94 Изискване 2 в съответствие с NF F 16-101 Изискване 2 в съответствие с NF F 16-102 |
| Механична устойчивост | Удар NO contact: 10 Gn for 11 ms в съответствие с IEC 60068-2-27 Удар NC contact: 10 Gn for 11 ms в съответствие с IEC 60068-2-27 Вибрации NO contact: 2 Gn, 5...300 Hz в съответствие с IEC 60068-2-6 Вибрации NC contact: 2 Gn, 5...300 Hz в съответствие с IEC 60068-2-6 |
-
