Термично реле 63-80A
- Арт. №: 20430
- В наличност
Производител:

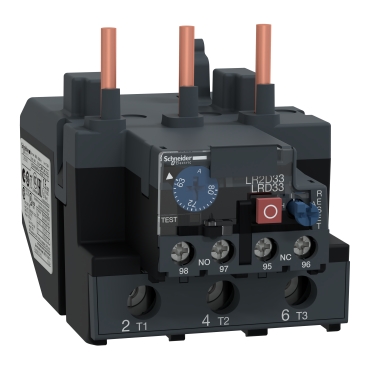

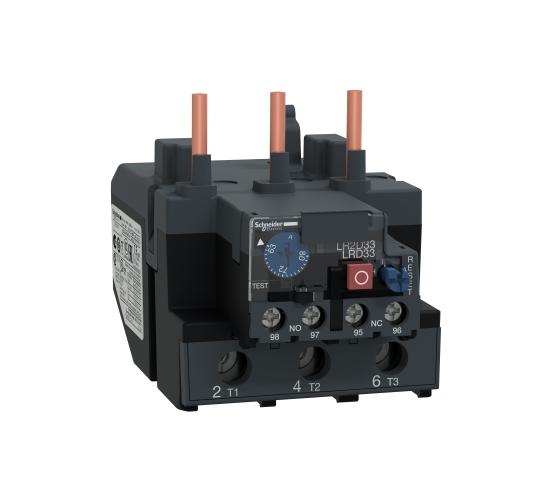

Термично реле 63-80A Schneider Electric LRD3363 (Термична защита)
Цена на брой
163.33€
/ 319.45 лв.
Бърза поръчка
СЕРИЯ ASFORA
| Обхват | TeSys |
|---|---|
| Наименование на продукта | TeSys LRD TeSys Deca |
| Тип продукт или компонент | Differential thermal overload relay |
| Съкратено наименование на устройството | LRD |
| Приложение на релето | Моторна защита |
| Съвместимост на продуктите | LC1D80 LC1D95 |
| тип мрежа | DC AC/DC |
| Клас на термично претоварване | Class 10A в съответствие с IEC 60947-4-1 |
| Регулируема термозащита | 63…80 A |
| [Ue] Изолационно напрежение | Захранваща верига: 1000 V в съответствие с IEC 60947-4-1 Захранваща верига: 600 V в съответствие с CSA Захранваща верига: 600 V в съответствие с UL |
| Честота на мрежата | 0...400 Hz |
|---|---|
| Монтажна подпора | Пластина, Със специфични аксесоари Шина, Със специфични аксесоари Под контактор |
| Праг на задействане | 1.14 +/- 0.06 Ir в съответствие с IEC 60947-4-1 |
| Спомагателни контакти | 1 NO + 1 NC |
| Номинален термичен ток | 5 A за Сигнализираща мрежа |
| Допустим ток | 0,72 A при 500 V AC-15 за Сигнализираща мрежа 0,06 A при 440 V DC-13 за Сигнализираща мрежа |
| [Ue] номинално работно напрежение | 1000 V AC/DC 0...400 Hz за захранваща верига в съответствие с IEC 60947-4-1 |
| Номинален параметър на предпазителя | 4 A gG for Сигнализираща мрежа 4 A BS for Сигнализираща мрежа |
| [Uimp] Устойчивост на импулсно напрежение | 6 kVв съответствие сIEC 60947-1 |
| Детекция при отпадане на фаза | 0 |
| Тип управление | Червен Бутон: Стоп Син Бутон: Нулиране |
| Температурна компенсация | -20…60 C |
| Свързване - клеморед | Захранваща верига: Самозатягащи се клеми 1 4…35 mm² гъвкав без кабелен накрайник Захранваща верига: Самозатягащи се клеми 1 4…35 mm² гъвкав С кабелен накрайник Захранваща верига: Самозатягащи се клеми 1 4…35 mm² Твърд без кабелен накрайник Верига за управление: Самозатягащи се клеми 2 1…2,5 mm² гъвкав без кабелен накрайник Верига за управление: Самозатягащи се клеми 2 1…2,5 mm² гъвкав С кабелен накрайник Верига за управление: Самозатягащи се клеми 2 1…2,5 mm² Твърд без кабелен накрайник |
| Затягащ момент | Верига за управление: 1,7 N.m - наСамозатягащи се клеми Захранваща верига: 9 N.m - наСамозатягащи се клеми |
| Височина | 81 mm |
| Широчина | 70 mm |
| Дълбочина | 115 mm |
| тегло на продукта | 0,51 kg |
-
Ампераж
63-80A
