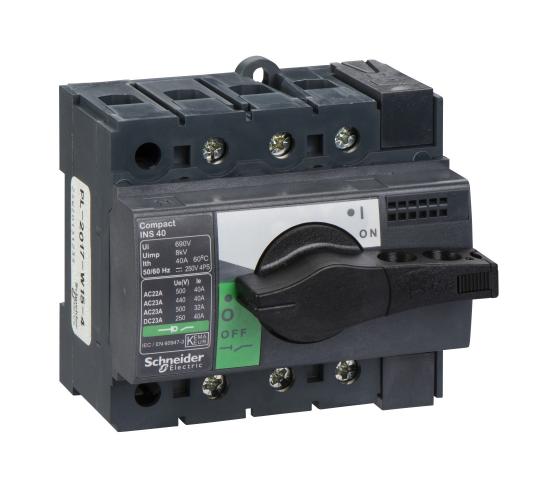

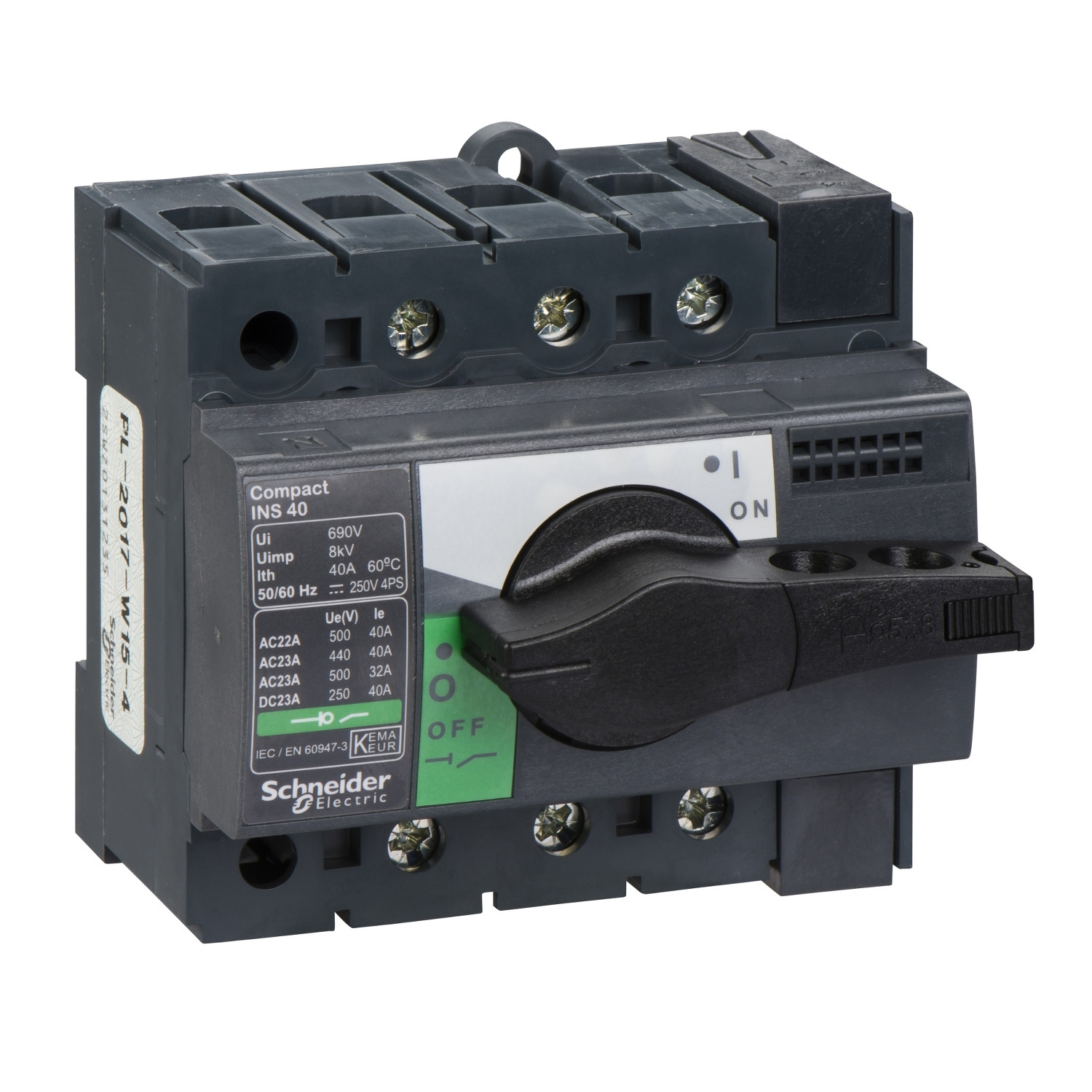

Товаров прекъсвач INS40 3P 40A
- Арт. №: 30100
- Няма наличност
Производител:
Товаров прекъсвач INS40 3P 40A Schneider Electric 28900
Цена на брой
70.04€
/ 136.99 лв.
Бърза поръчка
СЕРИЯ ASFORA
| Обхват | Compact |
|---|---|
| Наименование на продукта | ComPacT INS |
| Тип продукт или компонент | Товаров разединител |
| Брой полюси | 3P |
| тип мрежа | DC AC/DC |
| Честота на мрежата | 50/60 Hz |
| Номинален работен ток | AC-22A: 40 A AC/DC 50/60 Hz 220/240 V AC-22A: 40 A AC/DC 50/60 Hz 380/415 V AC-22A: 40 A AC/DC 50/60 Hz 440/480 V AC-22A: 40 A AC/DC 50/60 Hz 500 V AC-23A: 32 A AC/DC 50/60 Hz 500 V AC-23A: 40 A AC/DC 50/60 Hz 220/240 V AC-23A: 40 A AC/DC 50/60 Hz 380/415 V AC-23A: 40 A AC/DC 50/60 Hz 440/480 V DC-22A: 40 A DC 125 V 2 poles in series DC-23A: 40 A DC 125 V 2 poles in series |
| [Ui] номинално изолационно напрежение | 690 V AC/DC 50/60 Hz |
| [Uimp] Устойчивост на импулсно напрежение | 8 kV |
| [Ith] конвенционален терм. ток на свободен въз | 40 A при 60 C |
| Номинален действащ ток на късо съединение | 15 kA самостоятелен разединител 500 V AC/DC при 50/60 Hz 75 kA с предпазен прекъсвач на веригата 500 V AC/DC при 50/60 Hz |
| [Ue] номинално работно напрежение | 125 V DC 500 V AC/DC 50/60 Hz |
| Възможност за изолация | Да |
| Индикатор за позиция на контакта | Да |
| Видимо прекъсване | Не |
| Ниво на замърсяване | 3 |
| Тип управление | Въртяща се дръжка |
|---|---|
| цвят на дръжка | Черен |
| Тип монтаж | Фиксиран |
| Монтажна подпора | DIN шина Пластина |
| Горни връзки | Преден |
| Запис на електрически данни | Преден |
| Сечение на кабела | 1,5…50 mm² |
| Максимална мощност | AC-23: 11 kW при 220/240 V AC/DC 50/60 Hz AC-23: 18,5 kW при 500/525 V AC/DC 50/60 Hz AC-23: 20 kW при 380/415 V AC/DC 50/60 Hz AC-23: 22 kW при 440 V AC/DC 50/60 Hz |
| Номинален режим | Непрекъснат |
| Прекъснат работен клас | Клас 120 - 60 % |
| [Icw] макс. кратковременен ток на устойчивост | 0,67 kAпо време на20 s в съответствие с IEC 60947-3 1,73 kAпо време на3 s в съответствие с IEC 60947-3 3 kAпо време на1 s в съответствие с IEC 60947-3 0,55 kAпо време на30 s в съответствие с IEC 60947-3 |
| Механична издръжливост | 20000 cycles |
| Електрическа устойчивост | AC-22A: 1500 cycles 220/240 V AC/DC 50/60 Hz AC-22A: 1500 cycles 380/415 V AC/DC 50/60 Hz AC-22A: 1500 cycles 440 V AC/DC 50/60 Hz AC-22A: 1500 cycles 500 V AC/DC 50/60 Hz AC-23A: 1500 cycles 220/240 V AC/DC 50/60 Hz AC-23A: 1500 cycles 380/415 V AC/DC 50/60 Hz AC-23A: 1500 cycles 440 V AC/DC 50/60 Hz AC-23A: 1500 cycles 500 V AC/DC 50/60 Hz DC-22A: 1500 cycles Девиаторен ключ DC 2 poles in series DC-23A: 1500 cycles Девиаторен ключ DC 2 poles in series |
| Свързващи клеми | 18 mm |
| Височина | 85 mm |
| Широчина | 90 mm |
| Дълбочина | 62,5 mm |
| тегло на продукта | 0,5 kg |
-
Ампераж
40A
-
Полюси
3P
-
серия
ComPacT INS
