Товарови прекъсвачи

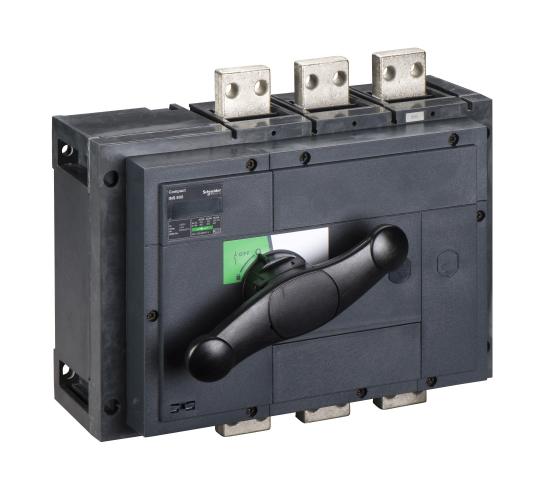

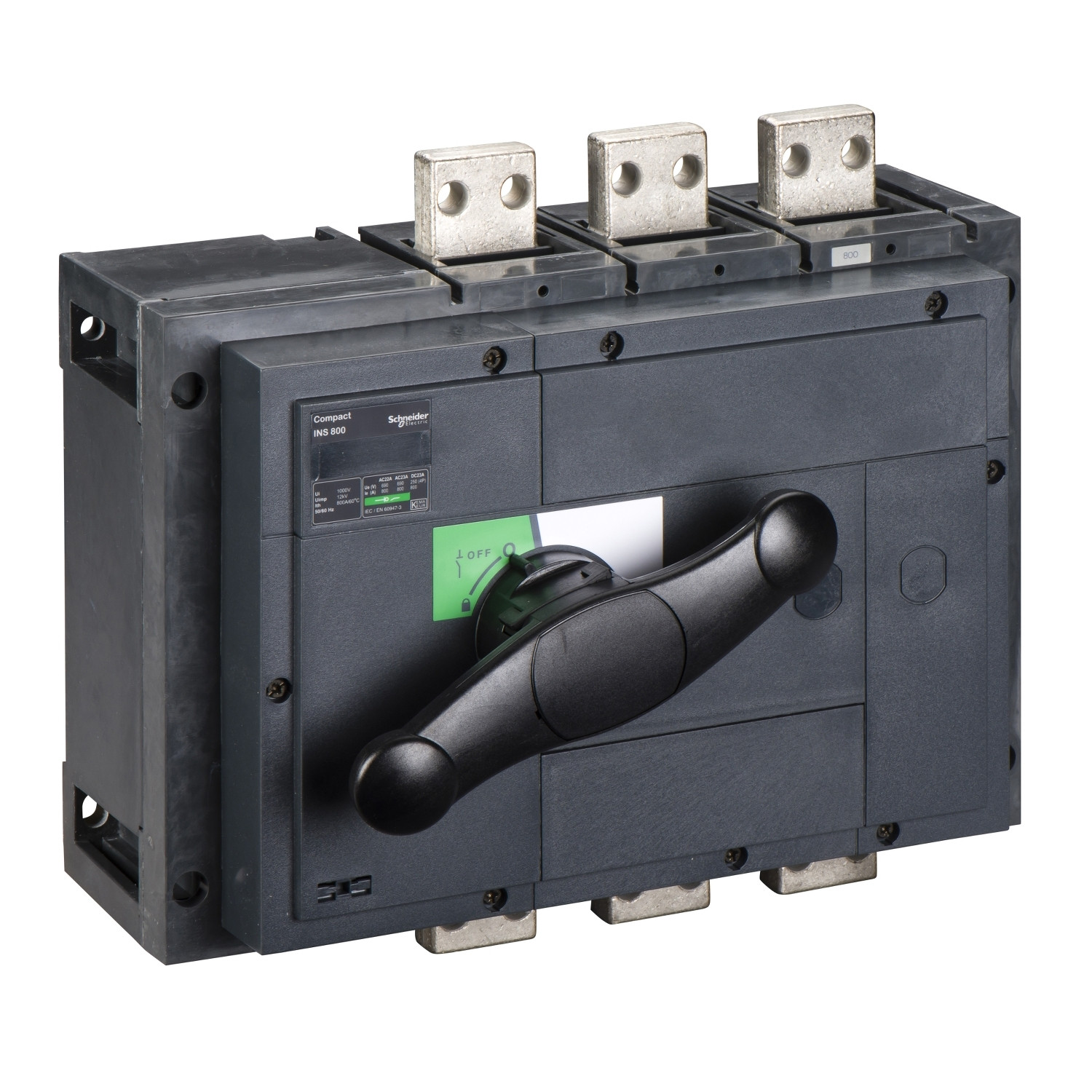

Товаров прекъсвач INS800 3P 800A
- Арт. №: 30113
- В наличност
Производител:
Товаров прекъсвач INS800 3P 800A Schneider Electric 31330
Цена на брой
1 091.33€
/ 2134.46 лв.
Бърза поръчка
СЕРИЯ ASFORA
| Обхват | Compact |
|---|---|
| Наименование на продукта | ComPacT INS |
| Тип продукт или компонент | Товаров разединител |
| Брой полюси | 3P |
| тип мрежа | AC DC |
| Честота на мрежата | 50/60 Hz |
| Номинален работен ток | AC-21A: 800 A AC/DC 50/60 Hz 220/240 V AC-21A: 800 A AC/DC 50/60 Hz 380/415 V AC-21A: 800 A AC/DC 50/60 Hz 440/480 V AC-21A: 800 A AC/DC 50/60 Hz 480 V NEMA AC-21A: 800 A AC/DC 50/60 Hz 500/525 V AC-21A: 800 A AC/DC 50/60 Hz 660/690 V AC-22A: 800 A AC/DC 50/60 Hz 220/240 V AC-22A: 800 A AC/DC 50/60 Hz 380/415 V AC-22A: 800 A AC/DC 50/60 Hz 440/480 V AC-22A: 800 A AC/DC 50/60 Hz 480 V NEMA AC-22A: 800 A AC/DC 50/60 Hz 500/525 V AC-22A: 800 A AC/DC 50/60 Hz 660/690 V AC-23A: 800 A AC/DC 50/60 Hz 220/240 V AC-23A: 800 A AC/DC 50/60 Hz 380/415 V AC-23A: 800 A AC/DC 50/60 Hz 440/480 V AC-23A: 800 A AC/DC 50/60 Hz 480 V NEMA AC-23A: 800 A AC/DC 50/60 Hz 500/525 V AC-23A: 800 A AC/DC 50/60 Hz 660/690 V DC-21A: 800 A DC 125 V 2 poles in series DC-22A: 800 A DC 125 V 2 poles in series DC-23A: 800 A DC 125 V 2 poles in series |
| [Ui] номинално изолационно напрежение | 1000 V AC 50/60 Hz |
| [Uimp] Устойчивост на импулсно напрежение | 12 kV |
| [Ith] конвенционален терм. ток на свободен въз | 800 A при 60 C |
| Номинален действащ ток на късо съединение | 330 kA с предпазен прекъсвач на веригата 690 V AC при 50/60 Hz 75 kA самостоятелен разединител 690 V AC/DC при 50/60 Hz |
| [Ue] номинално работно напрежение | 125 V DC 690 V AC 50/60 Hz |
| Възможност за изолация | Да |
| Индикатор за позиция на контакта | Да |
| Видимо прекъсване | Не |
| Ниво на замърсяване | 3 |
| Тип управление | Direct front rotary handle |
|---|---|
| цвят на дръжка | Черен |
| Тип монтаж | Фиксиран |
| Монтажна подпора | Шина Пластина |
| Горни връзки | Преден |
| Запис на електрически данни | Преден |
| Максимална мощност | AC-23: 250 kW при 220/240 V AC/DC 50/60 Hz AC-23: 400 kW при 380/400 V AC/DC 50/60 Hz AC-23: 500 kW при 415 V AC/DC 50/60 Hz AC-23: 560 kW при 500/525 V AC/DC 50/60 Hz AC-23: 710 kW при 660/690 V AC/DC 50/60 Hz |
| Номинален режим | Непрекъснат |
| Прекъснат работен клас | Клас 120 - 60 % |
| [Icw] макс. кратковременен ток на устойчивост | 10 kAпо време на20 s в съответствие с IEC 60947-3 20 kAпо време на3 s в съответствие с IEC 60947-3 35 kAпо време на1 s в съответствие с IEC 60947-3 42 kAпо време на0.8 s в съответствие с IEC 60947-3 50 kAпо време на0.5 s в съответствие с IEC 60947-3 8 kAпо време на30 s в съответствие с IEC 60947-3 |
| Механична издръжливост | 3000 cycles |
| Електрическа устойчивост | AC-21A: 500 cycles 220/240 V AC/DC 50/60 Hz AC-21A: 500 cycles 380/415 V AC/DC 50/60 Hz AC-21A: 500 cycles 440/480 V AC/DC 50/60 Hz AC-21A: 500 cycles 480 V AC/DC 50/60 Hz в съответствие с NEMA AC-21A: 500 cycles 500/525 V AC/DC 50/60 Hz AC-21A: 500 cycles 660/690 V AC/DC 50/60 Hz AC-22A: 500 cycles 220/240 V AC/DC 50/60 Hz AC-22A: 500 cycles 380/415 V AC/DC 50/60 Hz AC-22A: 500 cycles 440/480 V AC/DC 50/60 Hz AC-22A: 500 cycles 480 V AC/DC 50/60 Hz в съответствие с NEMA AC-22A: 500 cycles 500/525 V AC/DC 50/60 Hz AC-22A: 500 cycles 660/690 V AC/DC 50/60 Hz AC-23A: 500 cycles 220/240 V AC/DC 50/60 Hz AC-23A: 500 cycles 380/415 V AC/DC 50/60 Hz AC-23A: 500 cycles 440/480 V AC/DC 50/60 Hz AC-23A: 500 cycles 480 V AC/DC 50/60 Hz в съответствие с NEMA AC-23A: 500 cycles 500/525 V AC/DC 50/60 Hz AC-23A: 500 cycles 660/690 V AC/DC 50/60 Hz DC-21A: 500 cycles 125 V DC 2 poles in series DC-22A: 500 cycles 125 V DC 2 poles in series DC-23A: 500 cycles 125 V DC 2 poles in series |
| Свързващи клеми | 70 mm |
| Височина | 300 mm |
| Широчина | 340 mm |
| Дълбочина | 146,5 mm |
| тегло на продукта | 14 kg |
-
Ампераж
800A
-
Полюси
3P
-
серия
ComPacT INS
| Обхват | Compact |
|---|---|
| Наименование на продукта | ComPacT INS |
| Тип продукт или компонент | Товаров разединител |
| Брой полюси | 3P |
| тип мрежа | AC DC |
| Честота на мрежата | 50/60 Hz |
| Номинален работен ток | AC-21A: 800 A AC/DC 50/60 Hz 220/240 V AC-21A: 800 A AC/DC 50/60 Hz 380/415 V AC-21A: 800 A AC/DC 50/60 Hz 440/480 V AC-21A: 800 A AC/DC 50/60 Hz 480 V NEMA AC-21A: 800 A AC/DC 50/60 Hz 500/525 V AC-21A: 800 A AC/DC 50/60 Hz 660/690 V AC-22A: 800 A AC/DC 50/60 Hz 220/240 V AC-22A: 800 A AC/DC 50/60 Hz 380/415 V AC-22A: 800 A AC/DC 50/60 Hz 440/480 V AC-22A: 800 A AC/DC 50/60 Hz 480 V NEMA AC-22A: 800 A AC/DC 50/60 Hz 500/525 V AC-22A: 800 A AC/DC 50/60 Hz 660/690 V AC-23A: 800 A AC/DC 50/60 Hz 220/240 V AC-23A: 800 A AC/DC 50/60 Hz 380/415 V AC-23A: 800 A AC/DC 50/60 Hz 440/480 V AC-23A: 800 A AC/DC 50/60 Hz 480 V NEMA AC-23A: 800 A AC/DC 50/60 Hz 500/525 V AC-23A: 800 A AC/DC 50/60 Hz 660/690 V DC-21A: 800 A DC 125 V 2 poles in series DC-22A: 800 A DC 125 V 2 poles in series DC-23A: 800 A DC 125 V 2 poles in series |
| [Ui] номинално изолационно напрежение | 1000 V AC 50/60 Hz |
| [Uimp] Устойчивост на импулсно напрежение | 12 kV |
| [Ith] конвенционален терм. ток на свободен въз | 800 A при 60 C |
| Номинален действащ ток на късо съединение | 330 kA с предпазен прекъсвач на веригата 690 V AC при 50/60 Hz 75 kA самостоятелен разединител 690 V AC/DC при 50/60 Hz |
| [Ue] номинално работно напрежение | 125 V DC 690 V AC 50/60 Hz |
| Възможност за изолация | Да |
| Индикатор за позиция на контакта | Да |
| Видимо прекъсване | Не |
| Ниво на замърсяване | 3 |
| Тип управление | Direct front rotary handle |
|---|---|
| цвят на дръжка | Черен |
| Тип монтаж | Фиксиран |
| Монтажна подпора | Шина Пластина |
| Горни връзки | Преден |
| Запис на електрически данни | Преден |
| Максимална мощност | AC-23: 250 kW при 220/240 V AC/DC 50/60 Hz AC-23: 400 kW при 380/400 V AC/DC 50/60 Hz AC-23: 500 kW при 415 V AC/DC 50/60 Hz AC-23: 560 kW при 500/525 V AC/DC 50/60 Hz AC-23: 710 kW при 660/690 V AC/DC 50/60 Hz |
| Номинален режим | Непрекъснат |
| Прекъснат работен клас | Клас 120 - 60 % |
| [Icw] макс. кратковременен ток на устойчивост | 10 kAпо време на20 s в съответствие с IEC 60947-3 20 kAпо време на3 s в съответствие с IEC 60947-3 35 kAпо време на1 s в съответствие с IEC 60947-3 42 kAпо време на0.8 s в съответствие с IEC 60947-3 50 kAпо време на0.5 s в съответствие с IEC 60947-3 8 kAпо време на30 s в съответствие с IEC 60947-3 |
| Механична издръжливост | 3000 cycles |
| Електрическа устойчивост | AC-21A: 500 cycles 220/240 V AC/DC 50/60 Hz AC-21A: 500 cycles 380/415 V AC/DC 50/60 Hz AC-21A: 500 cycles 440/480 V AC/DC 50/60 Hz AC-21A: 500 cycles 480 V AC/DC 50/60 Hz в съответствие с NEMA AC-21A: 500 cycles 500/525 V AC/DC 50/60 Hz AC-21A: 500 cycles 660/690 V AC/DC 50/60 Hz AC-22A: 500 cycles 220/240 V AC/DC 50/60 Hz AC-22A: 500 cycles 380/415 V AC/DC 50/60 Hz AC-22A: 500 cycles 440/480 V AC/DC 50/60 Hz AC-22A: 500 cycles 480 V AC/DC 50/60 Hz в съответствие с NEMA AC-22A: 500 cycles 500/525 V AC/DC 50/60 Hz AC-22A: 500 cycles 660/690 V AC/DC 50/60 Hz AC-23A: 500 cycles 220/240 V AC/DC 50/60 Hz AC-23A: 500 cycles 380/415 V AC/DC 50/60 Hz AC-23A: 500 cycles 440/480 V AC/DC 50/60 Hz AC-23A: 500 cycles 480 V AC/DC 50/60 Hz в съответствие с NEMA AC-23A: 500 cycles 500/525 V AC/DC 50/60 Hz AC-23A: 500 cycles 660/690 V AC/DC 50/60 Hz DC-21A: 500 cycles 125 V DC 2 poles in series DC-22A: 500 cycles 125 V DC 2 poles in series DC-23A: 500 cycles 125 V DC 2 poles in series |
| Свързващи клеми | 70 mm |
| Височина | 300 mm |
| Широчина | 340 mm |
| Дълбочина | 146,5 mm |
| тегло на продукта | 14 kg |
-
Ампераж
800A
-
Полюси
3P
-
серия
ComPacT INS
