Автоматични предпазители

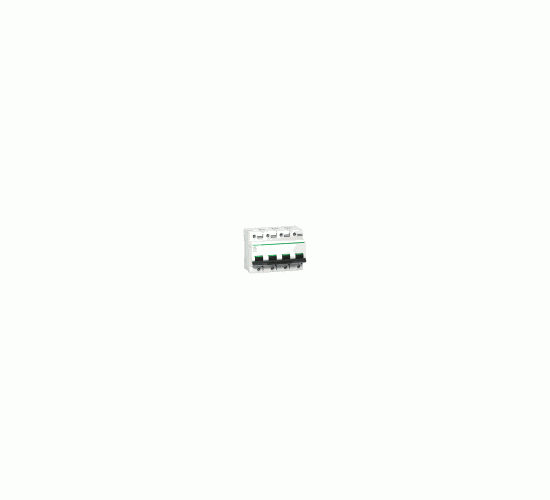

Автоматичен прекъсвач C120H, 4P, 100A, крива D,400V, 10kA
- Арт. №: 10234
- Няма наличност
Производител:
Автоматичен прекъсвач Acti 9 (миниатюрен) C120H, 4P, 100A, крива D, 400V, 10kA, (Автоматичен предпазител) Schneider Electric A9N18524
Цена на бр
655.14€
/ 1281.34 лв.
Бърза поръчка
СЕРИЯ ASFORA
29.05 €
/ 56.82 лв.
21.06 €
/ 41.19 лв.
| Гама на продукта | C120 |
|---|---|
| Обхват | Acti 9 |
| Наименование на продукта | C120 |
| Тип продукт или компонент | Миниатюрен прекъсвач |
| Съкратено наименование на устройството | C120H |
| Приложение на устройството | Дистрибуция |
| Описание на полюсите | 4P |
| Брой защитени полюси | 4 |
| Неутрална позиция | Ляво |
| [In] номинален ток | 100 A при 30 °C |
| тип на мрежата | AC |
| Техлнология изкючвателно устройство | Термо-магнитна |
| Крива | D |
| Изключвателна способност | 15000 A Icn при 230...400 V AC 50/60 Hz в съответствие с EN/IEC 60898-1 10 kA Icu при 440 V AC 50/60 Hz в съответствие с EN/IEC 60947-2 15 kA Icu при 380...415 V AC 50/60 Hz в съответствие с EN/IEC 60947-2 30 kA Icu при 220...240 V AC 50/60 Hz в съответствие с EN/IEC 60947-2 15 kA Icu при <= 500 V DC в съответствие с EN/IEC 60947-2 |
| Възможност за изолация | Да в съответствие с IEC 60947-2 |
| Честота на мрежата | 50/60 Hz |
|---|---|
| [Ue] номинално работно напрежение | 380...415 V AC 50/60 Hz <= 500 V DC 220...240 V AC 50/60 Hz 440 V AC 50/60 Hz 230...400 V AC 50/60 Hz |
| Магнитно изключване | 10...14 x In |
| Работна изключвателна възможност | 7500 A 50 % в съответствие с EN/IEC 60898-1 - 230...400 V AC 50/60 Hz 5 kA 50 % в съответствие с EN/IEC 60947-2 - 440 V AC 50/60 Hz 15 kA 50 % в съответствие с EN/IEC 60947-2 - 220...240 V AC 50/60 Hz 7,5 kA 50 % в съответствие с EN/IEC 60947-2 - 380...415 V AC 50/60 Hz 15 kA 100 % в съответствие с EN/IEC 60947-2 - <= 500 V DC |
| Ограничителен клас | 3 в съответствие с EN/IEC 60947-2 |
| [Ue] Номинално изолационно напрежение | 500 V AC 50/60 Hz в съответствие с EN/IEC 60947-2 |
| [Uimp] Устойчивост на импулсно напрежение | 6 kV в съответствие с EN/IEC 60947-2 |
| Индикатор за позиция на контакта | Да |
| Тип управление | Щифт |
| Локална сигнализация | Вкл./Изкл. индикация |
| Монтажен режим | Скоба |
| Монтажна подпора | 35 mm симетрични DIN шина |
| Разпределителен блок | НЕ |
| 9 мм стъпки | 12 |
| Височина | 81 mm |
| Широчина | 108 mm |
| Дълбочина | 73 mm |
| Нето тегло на продукта | 0,82 kg |
| Цвят | Бял |
| Механична издръжливост | 20000 cycles |
| Електрическа устойчивост | 5000 цикъла в съответствие с IEC 60947-2 |
| Описание на заключване | Handle sealable with cable diameter 0.7mm in OFF or ON position |
| Свързване - клеморед | Тунелен тип клеми 1…50 mm² твърд Тунелен тип клеми 1,5…35 mm² гъвкав |
| Захват на проводника | 15 mm |
| Затягащ момент | 3,5 N.m |
| Защита от земна утечка | Отделен блок |
| Стандарти | EN/IEC 60947-2 EN/IEC 60898-1 |
|---|---|
| Продуктови сертификати | EAC |
| Степен на защита IP | IP20 в съответствие с IEC 60529 |
| Ниво на замърсяване | 3 в съответствие с IEC 60947-2 |
| Категория на защита | IV |
| Отговаряне на тропически изисквания | 2 в съответствие с IEC 60068-1 |
| Относителна влажност | 95 % при 55 °C |
| Допустима работна надморска височина | 2000 m |
| Температура на околния въздух при работа | -30…60 °C |
| температура на околната среда за съхранени | -40…70 °C |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 7,5 cm |
| Package 1 Width | 8,8 cm |
| Package 1 Length | 10,8 cm |
| Package 1 Weight | 772 g |
| Unit Type of Package 2 | BB1 |
| Number of Units in Package 2 | 3 |
| Package 2 Height | 8,5 cm |
| Package 2 Width | 9,5 cm |
| Package 2 Length | 33,1 cm |
| Package 2 Weight | 2,384 kg |
| Unit Type of Package 3 | S03 |
| Number of Units in Package 3 | 18 |
| Package 3 Height | 30 cm |
| Package 3 Width | 30 cm |
| Package 3 Length | 40 cm |
| Package 3 Weight | 14,809 kg |
| Гаранция | 18 months |
|---|
-
Ампераж
100A
-
Крива на изключване
TYPE D
-
напрежение
400V
-
полюси
4P
-
производител
Schneider Electric
-
тип
АС
-
серия
ACTI 9
