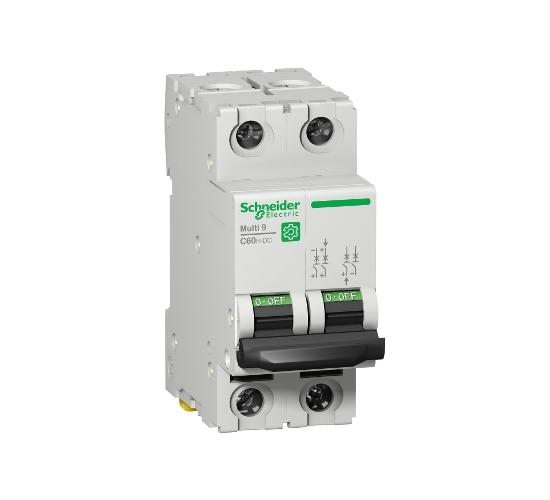

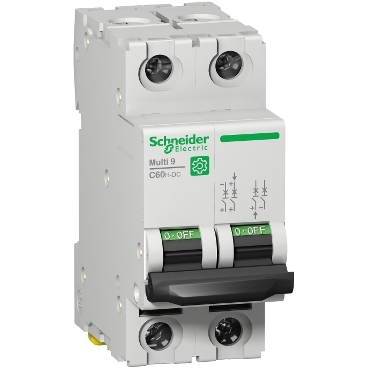

Миниатюрен авт. прекъсвач Multi 9 - C60H-DC - MCB - 2P - 16 A - C Curve - 500 V DC - 10 kA M9U21216

Обхват	Multi 9
Наименование на продукта	Multi 9 C60H-DC
Тип продукт или компонент	Миниатюрен прекъсвач
Съкратено наименование на устройството	C60H-DC
Приложение на устройството	Дистрибуция
Описание на полюсите	2P
Брой защитени полюси	2
[In] номинален ток	16 A при 25 °C в съответствие с EN/IEC 60947-2
тип на мрежата	DC
Техлнология изкючвателно устройство	Термо-магнитен
Крива	° С
Изключвателна способност	20 kA Icu при 220 V DC в съответствие с EN/IEC 60947-2 10 kA Icu при 440 V DC в съответствие с EN/IEC 60947-2 6 kA Icu при 500 V DC в съответствие с EN/IEC 60947-2 5 kA AIR при 12...500 V DC в съответствие с UL 1077 20 kA Icu при 220 V DC в съответствие с GB 14048.2 10 kA Icu при 440 V DC в съответствие с GB 14048.2 6 kA Icu при 500 V DC в съответствие с GB 14048.2
Категория за оползотворяване	Категория А в съответствие с EN/IEC 60947-2
Възможност за изолация	Да в съответствие с EN/IEC 60947-2
Стандарти	EN/IEC 60947-2 GB 14048.2 UL 1077
продуктови сертификати	IEC CCC UR

Допълнителни устройства

[Ue] номинално работно напрежение	220 V DC 440 V DC 500 V DC
Магнитно изключване	7...10 x In DC
Работна изключвателна възможност	7,5 kA 75 % в съответствие с EN/IEC 60947-2 - 440 V DC 4,5 kA 75 % в съответствие с EN/IEC 60947-2 - 500 V DC 15 kA 75 % в съответствие с EN/IEC 60947-2 - 220 V DC 7,5 kA 75 % в съответствие с GB 14048.2 - 440 V DC 4,5 kA 75 % в съответствие с GB 14048.2 - 500 V DC 15 kA 75 % в съответствие с GB 14048.2 - 220 V DC
[Ue] Номинално изолационно напрежение	500 V DC в съответствие с EN/IEC 60947-2
[Uimp] Устойчивост на импулсно напрежение	6 kV в съответствие с EN/IEC 60947-2
Индикатор за позиция на контакта	Да
Тип управление	Щифт
Локална сигнализация	Индикация Вкл./Изкл.
Монтажен режим	Скоба
Монтажна подпора	DIN шина
9 мм стъпки	4
Височина	81 mm
Широчина	36 mm
Дълбочина	73 mm
Нето тегло на продукта	0,128 kg
Цвят	Сив
Механична издръжливост	20000 cycles
Електрическа устойчивост	3000 cycles 250 V DC L/R = 2 ms 6000 cycles 250 V DC
положение за заключване(блокиране)	Заклювчващ
Свързване - клеморед	Тип тунелни клеми (Отгоре или отдолу) 1…25 mm² (AWG 18...AWG 4) - rigid stranded Тип тунелни клеми (Отгоре или отдолу) 1…16 mm² (AWG 18...AWG 6) - гъвкав Тип тунелни клеми (Отгоре или отдолу) 1…16 mm² (AWG 18...AWG 6) - с подвижна втулка Тип тунелни клеми (Отгоре или отдолу) - 2 1…10 mm² (AWG 18...AWG 8) - rigid stranded Тип тунелни клеми (Отгоре или отдолу) - 2 1…10 mm² (AWG 18...AWG 8) - гъвкав Тип тунелни клеми (Отгоре или отдолу) - 2 1…10 mm² (AWG 18...AWG 8) - с подвижна втулка Тип тунелни клеми (Отгоре или отдолу) - 3 1 mm² (AWG 18) - flexible stranded
Захват на проводника	14 mm за Отгоре или отдолуВръзка
Затягащ момент	2,5 N.m Отгоре или отдолу
Защита от земна утечка	Без
