Автоматични предпазители

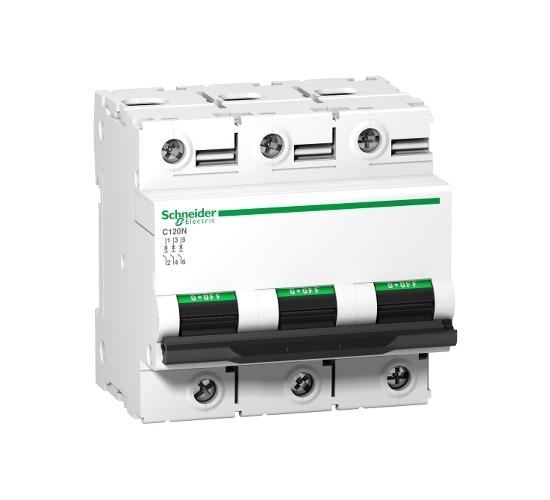

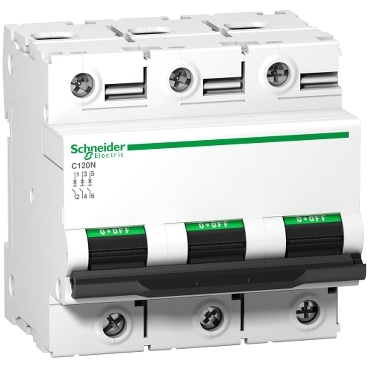

Миниатюрен автоматичен прекъсвач C120N - 3P - 100A - B крива A9N18350
- Арт. №: 10214
- Няма наличност
Производител:
Миниатюрен автоматичен прекъсвач C120N - 3P - 100A - B крива A9N18350
Цена на бр
176.20€
/ 344.62 лв.
Бърза поръчка
СЕРИЯ ASFORA
29.05 €
/ 56.82 лв.
21.06 €
/ 41.19 лв.
| Гама на продукта | C120 |
|---|---|
| Обхват | Acti 9 |
| Наименование на продукта | C120 |
| Тип продукт или компонент | Миниатюрен прекъсвач |
| Съкратено наименование на устройството | C120N |
| Приложение на устройството | Дистрибуция |
| Описание на полюсите | 3P |
| Брой защитени полюси | 3 |
| [In] номинален ток | 100 A при 30 °C |
| тип на мрежата | AC |
| Техлнология изкючвателно устройство | Термо-магнитен |
| Крива | B |
| Изключвателна способност | 10000 A Icn при 230...400 V AC 50/60 Hz в съответствие с EN/IEC 60898-1 6 kA Icu при 440 V AC 50/60 Hz в съответствие с EN/IEC 60947-2 20 kA Icu при 220...240 V AC 50/60 Hz в съответствие с EN/IEC 60947-2 10 kA Icu при 380...415 V AC 50/60 Hz в съответствие с EN/IEC 60947-2 10 kA Icu при <= 375 V DC в съответствие с EN/IEC 60947-2 |
| Възможност за изолация | Да в съответствие с IEC 60947-2 |
| Честота на мрежата | 50/60 Hz |
|---|---|
| [Ue] номинално работно напрежение | <= 375 V DC 380...415 V AC 50/60 Hz 220...240 V AC 50/60 Hz 440 V AC 50/60 Hz 230...400 V AC 50/60 Hz |
| Магнитно изключване | 3...5 x In |
| Работна изключвателна възможност | 7500 A 75 % в съответствие с EN/IEC 60898-1 - 230...400 V AC 50/60 Hz 4,5 kA 75 % в съответствие с EN/IEC 60947-2 - 440 V AC 50/60 Hz 7,5 kA 75 % в съответствие с EN/IEC 60947-2 - 380...415 V AC 50/60 Hz 15 kA 75 % в съответствие с EN/IEC 60947-2 - 220...240 V AC 50/60 Hz 10 kA 100 % в съответствие с EN/IEC 60947-2 - <= 375 V DC |
| Ограничителен клас | 3 в съответствие с EN/IEC 60947-2 |
| [Ue] Номинално изолационно напрежение | 500 V AC 50/60 Hz в съответствие с EN/IEC 60947-2 |
| [Uimp] Устойчивост на импулсно напрежение | 6 kV в съответствие с EN/IEC 60947-2 |
| Индикатор за позиция на контакта | Да |
| Тип управление | Щифт |
| Локална сигнализация | Индикация Вкл./Изкл. |
| Монтажен режим | Скоба |
| Монтажна подпора | 35 mm симетрични DIN шина |
| Разпределителен блок | Да |
| 9 мм стъпки | 9 |
| Височина | 81 mm |
| Широчина | 81 mm |
| Дълбочина | 73 mm |
| Нето тегло на продукта | 0,615 kg |
| Цвят | Бял |
| Механична издръжливост | 20000 cycles |
| Електрическа устойчивост | 5000 cycles в съответствие с IEC 60947-2 |
| Свързване - клеморед | Тунелен тип клеми1…50 mm² твърд Тунелен тип клеми1,5…35 mm² гъвкав |
| Захват на проводника | 15 mm |
| Затягащ момент | 3,5 N.m |
| Защита от земна утечка | Отделен блок |
-
Ампераж
100A
-
Напрежение
400V
-
Полюси
3P
-
производител
Schneider Electric
-
тип
АС
-
серия
Acti 9
-
Крива на изключване
TYPE B
| Гама на продукта | C120 |
|---|---|
| Обхват | Acti 9 |
| Наименование на продукта | C120 |
| Тип продукт или компонент | Миниатюрен прекъсвач |
| Съкратено наименование на устройството | C120N |
| Приложение на устройството | Дистрибуция |
| Описание на полюсите | 3P |
| Брой защитени полюси | 3 |
| [In] номинален ток | 100 A при 30 °C |
| тип на мрежата | AC |
| Техлнология изкючвателно устройство | Термо-магнитен |
| Крива | B |
| Изключвателна способност | 10000 A Icn при 230...400 V AC 50/60 Hz в съответствие с EN/IEC 60898-1 6 kA Icu при 440 V AC 50/60 Hz в съответствие с EN/IEC 60947-2 20 kA Icu при 220...240 V AC 50/60 Hz в съответствие с EN/IEC 60947-2 10 kA Icu при 380...415 V AC 50/60 Hz в съответствие с EN/IEC 60947-2 10 kA Icu при <= 375 V DC в съответствие с EN/IEC 60947-2 |
| Възможност за изолация | Да в съответствие с IEC 60947-2 |
| Честота на мрежата | 50/60 Hz |
|---|---|
| [Ue] номинално работно напрежение | <= 375 V DC 380...415 V AC 50/60 Hz 220...240 V AC 50/60 Hz 440 V AC 50/60 Hz 230...400 V AC 50/60 Hz |
| Магнитно изключване | 3...5 x In |
| Работна изключвателна възможност | 7500 A 75 % в съответствие с EN/IEC 60898-1 - 230...400 V AC 50/60 Hz 4,5 kA 75 % в съответствие с EN/IEC 60947-2 - 440 V AC 50/60 Hz 7,5 kA 75 % в съответствие с EN/IEC 60947-2 - 380...415 V AC 50/60 Hz 15 kA 75 % в съответствие с EN/IEC 60947-2 - 220...240 V AC 50/60 Hz 10 kA 100 % в съответствие с EN/IEC 60947-2 - <= 375 V DC |
| Ограничителен клас | 3 в съответствие с EN/IEC 60947-2 |
| [Ue] Номинално изолационно напрежение | 500 V AC 50/60 Hz в съответствие с EN/IEC 60947-2 |
| [Uimp] Устойчивост на импулсно напрежение | 6 kV в съответствие с EN/IEC 60947-2 |
| Индикатор за позиция на контакта | Да |
| Тип управление | Щифт |
| Локална сигнализация | Индикация Вкл./Изкл. |
| Монтажен режим | Скоба |
| Монтажна подпора | 35 mm симетрични DIN шина |
| Разпределителен блок | Да |
| 9 мм стъпки | 9 |
| Височина | 81 mm |
| Широчина | 81 mm |
| Дълбочина | 73 mm |
| Нето тегло на продукта | 0,615 kg |
| Цвят | Бял |
| Механична издръжливост | 20000 cycles |
| Електрическа устойчивост | 5000 cycles в съответствие с IEC 60947-2 |
| Свързване - клеморед | Тунелен тип клеми1…50 mm² твърд Тунелен тип клеми1,5…35 mm² гъвкав |
| Захват на проводника | 15 mm |
| Затягащ момент | 3,5 N.m |
| Защита от земна утечка | Отделен блок |
-
Ампераж
100A
-
Напрежение
400V
-
Полюси
3P
-
производител
Schneider Electric
-
тип
АС
-
серия
Acti 9
-
Крива на изключване
TYPE B
