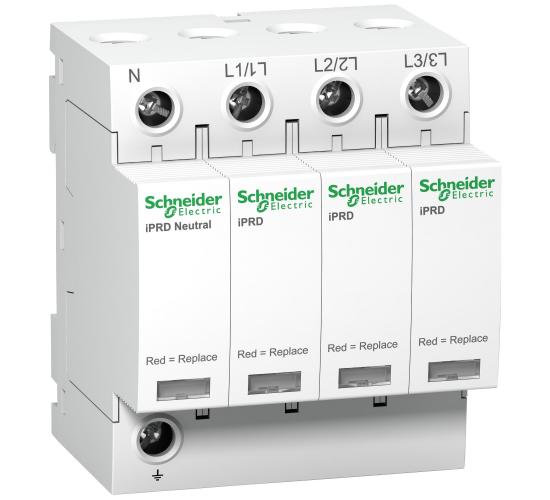

Катоден отводител PRD20 kA 3P+N main image

Катодни отводители

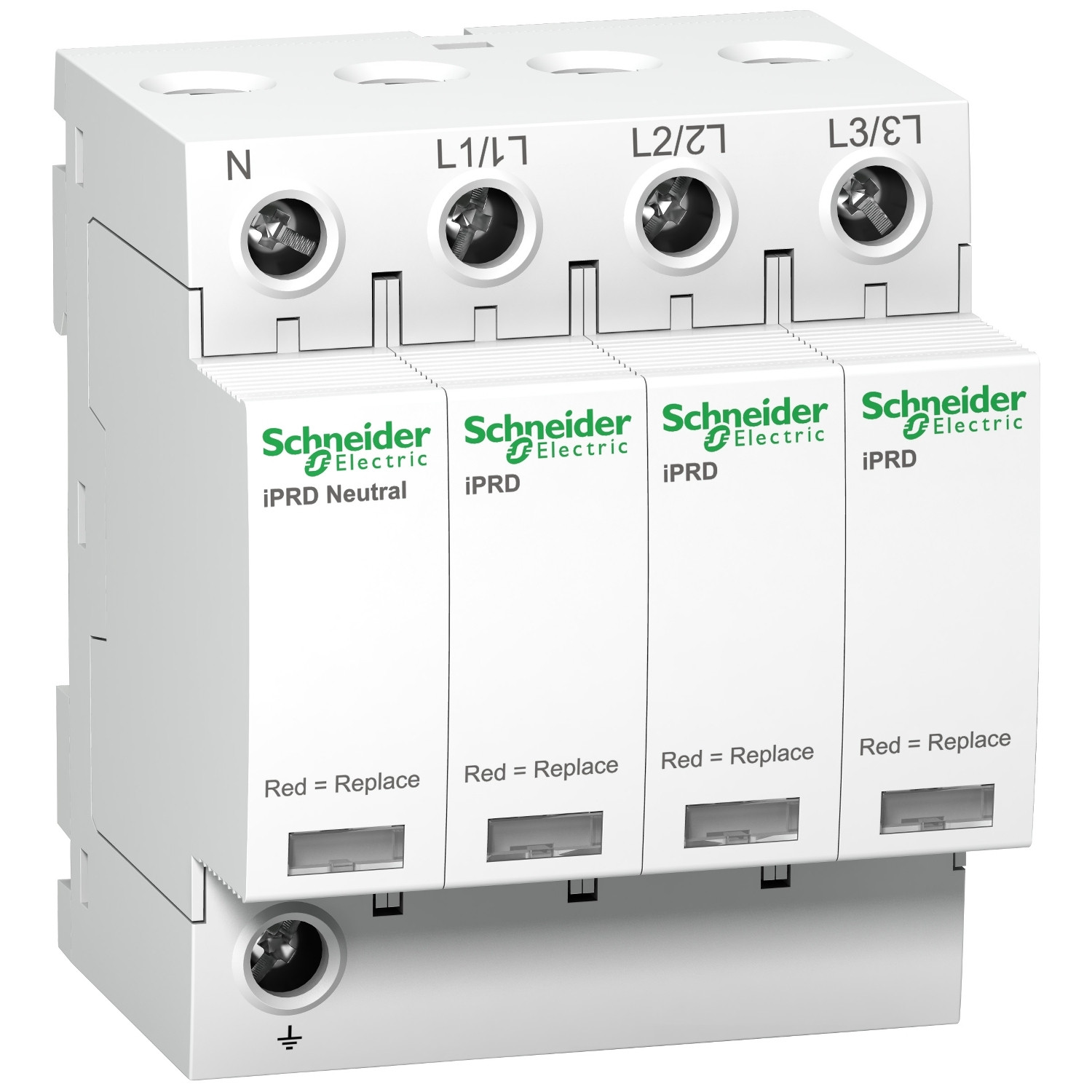

Катоден отводител PRD20 kA 3P+N

Арт. №: 60071
В наличност

Производител:

Катоден отводител PRD20 kA 3P+N Schneider Electric A9L20600

Цена на бр

236.41€ / 462.38 лв.

Количество

Бърза поръчка

Описание
Характеристики

Заглавна страница
range of product	Acti 9
Наименование на продукта	Acti9 iPRD
Тип продукт или компонент	Surge arrester with pluggable cartridge
Съкратено наименование на устройството	iPRD20
Приложение на устройството	Дистрибуция
Стандарти	EN 61643-11:2012 IEC 61643-11:2011
Продуктови сертификати	CE
Етикети за качество	NF KEMA-KEUR
Брой полюси	3P + N
Remote signalling	Без
Surge arrester type	Electrical distribution network
заземителна система	TT TN-S

Допълнителни устройства
Surge arrester class type	Тип 2
Surge arrester technology	MOV + GDT
[Ue] номинално работно напрежение	230/400 V AC (+/- 10 %) при 50/60 Hz
[In] nominal discharge current	Общ режим: 5 kA (L/PE) Общ режим: 5 kA (N/PE) Измерване на разлика: 5 kA (L/N)
[Imax] maximum discharge current	Общ режим: 20 kA L/PE Общ режим: 20 kA N/PE Измерване на разлика: 20 kA L/N
[Uc] maximum continuous operating voltage	Общ режим: 260 V N/PE Общ режим: 350 V L/PE Измерване на разлика: 350 V L/N
Maximum [Up] voltage protection level	Измерване на разлика <1,1 kV Тип 2 L/N Общ режим <1,4 kV Тип 2 N/PE
[Ut] временно свръхнапрежение	337 V L/N 5 s withstand 1200 V N/PE 200 ms safe failure mode 442 V L/PE 5 s withstand 1453 V L/PE 200 ms safe failure mode
Disconnector device type	Associated circuit breaker IC60N 20 A крива C - Icu 10 kA Associated circuit breaker iC60H 20 A крива C - Icu 15 kA Associated circuit breaker iC60L 20 A крива C - Icu 25 kA Associated circuit breaker NG125H 20 A крива C - Icu 36 kA Associated circuit breaker NG125L 20 A крива C - Icu 50 kA Associated fuse gG 40 A - Icu 15 kA Associated fuse gG 80 A - Icu 50 kA
Монтажен режим	Скоба (DIN шина)
9 мм стъпка	8
Височина	85 mm
Широчина	72 mm
Дълбочина	69 mm
Нето тегло на продукта	0,414 kg
Цвят	Бяло (RAL 9003)
[Ipe] Ground residual current	0,6 mA 0,003 mA
Свързване - клеморед	Клема тип тунел (обратна страна) 2,5…35 mm² Клема тип тунел (upside) 2,5…35 mm²
Затягащ момент	2,5 N.m

Околна среда
IK степен на защита	IK03 в съответствие с IEC 62262
Относителна влажност	5…95 %
Допустима работна надморска височина	2000 m
Температура на околния въздух при работа	-25…60 C
температура на околната среда за съхранениe	-40…85 C

Напрежение

340V
Полюси

3P+N
производител

Schneider Electric
тип

тип 2
maximum discharge current

20кА

Описание

Заглавна страница
range of product	Acti 9
Наименование на продукта	Acti9 iPRD
Тип продукт или компонент	Surge arrester with pluggable cartridge
Съкратено наименование на устройството	iPRD20
Приложение на устройството	Дистрибуция
Стандарти	EN 61643-11:2012 IEC 61643-11:2011
Продуктови сертификати	CE
Етикети за качество	NF KEMA-KEUR
Брой полюси	3P + N
Remote signalling	Без
Surge arrester type	Electrical distribution network
заземителна система	TT TN-S

Допълнителни устройства
Surge arrester class type	Тип 2
Surge arrester technology	MOV + GDT
[Ue] номинално работно напрежение	230/400 V AC (+/- 10 %) при 50/60 Hz
[In] nominal discharge current	Общ режим: 5 kA (L/PE) Общ режим: 5 kA (N/PE) Измерване на разлика: 5 kA (L/N)
[Imax] maximum discharge current	Общ режим: 20 kA L/PE Общ режим: 20 kA N/PE Измерване на разлика: 20 kA L/N
[Uc] maximum continuous operating voltage	Общ режим: 260 V N/PE Общ режим: 350 V L/PE Измерване на разлика: 350 V L/N
Maximum [Up] voltage protection level	Измерване на разлика <1,1 kV Тип 2 L/N Общ режим <1,4 kV Тип 2 N/PE
[Ut] временно свръхнапрежение	337 V L/N 5 s withstand 1200 V N/PE 200 ms safe failure mode 442 V L/PE 5 s withstand 1453 V L/PE 200 ms safe failure mode
Disconnector device type	Associated circuit breaker IC60N 20 A крива C - Icu 10 kA Associated circuit breaker iC60H 20 A крива C - Icu 15 kA Associated circuit breaker iC60L 20 A крива C - Icu 25 kA Associated circuit breaker NG125H 20 A крива C - Icu 36 kA Associated circuit breaker NG125L 20 A крива C - Icu 50 kA Associated fuse gG 40 A - Icu 15 kA Associated fuse gG 80 A - Icu 50 kA
Монтажен режим	Скоба (DIN шина)
9 мм стъпка	8
Височина	85 mm
Широчина	72 mm
Дълбочина	69 mm
Нето тегло на продукта	0,414 kg
Цвят	Бяло (RAL 9003)
[Ipe] Ground residual current	0,6 mA 0,003 mA
Свързване - клеморед	Клема тип тунел (обратна страна) 2,5…35 mm² Клема тип тунел (upside) 2,5…35 mm²
Затягащ момент	2,5 N.m

Околна среда
IK степен на защита	IK03 в съответствие с IEC 62262
Относителна влажност	5…95 %
Допустима работна надморска височина	2000 m
Температура на околния въздух при работа	-25…60 C
температура на околната среда за съхранениe	-40…85 C

Характеристики

Напрежение

340V
Полюси

3P+N
производител

Schneider Electric
тип

тип 2
maximum discharge current

20кА
