Товарови прекъсвачи

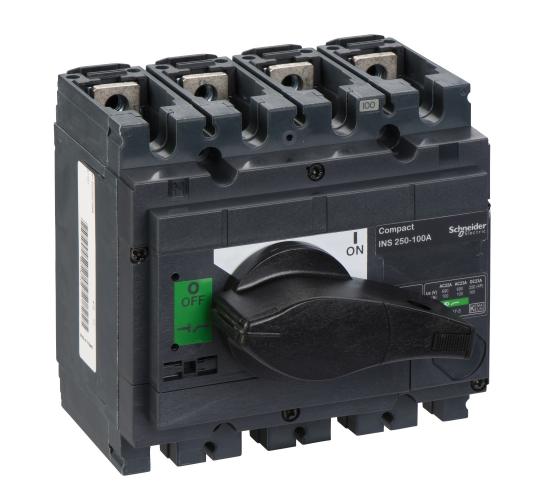

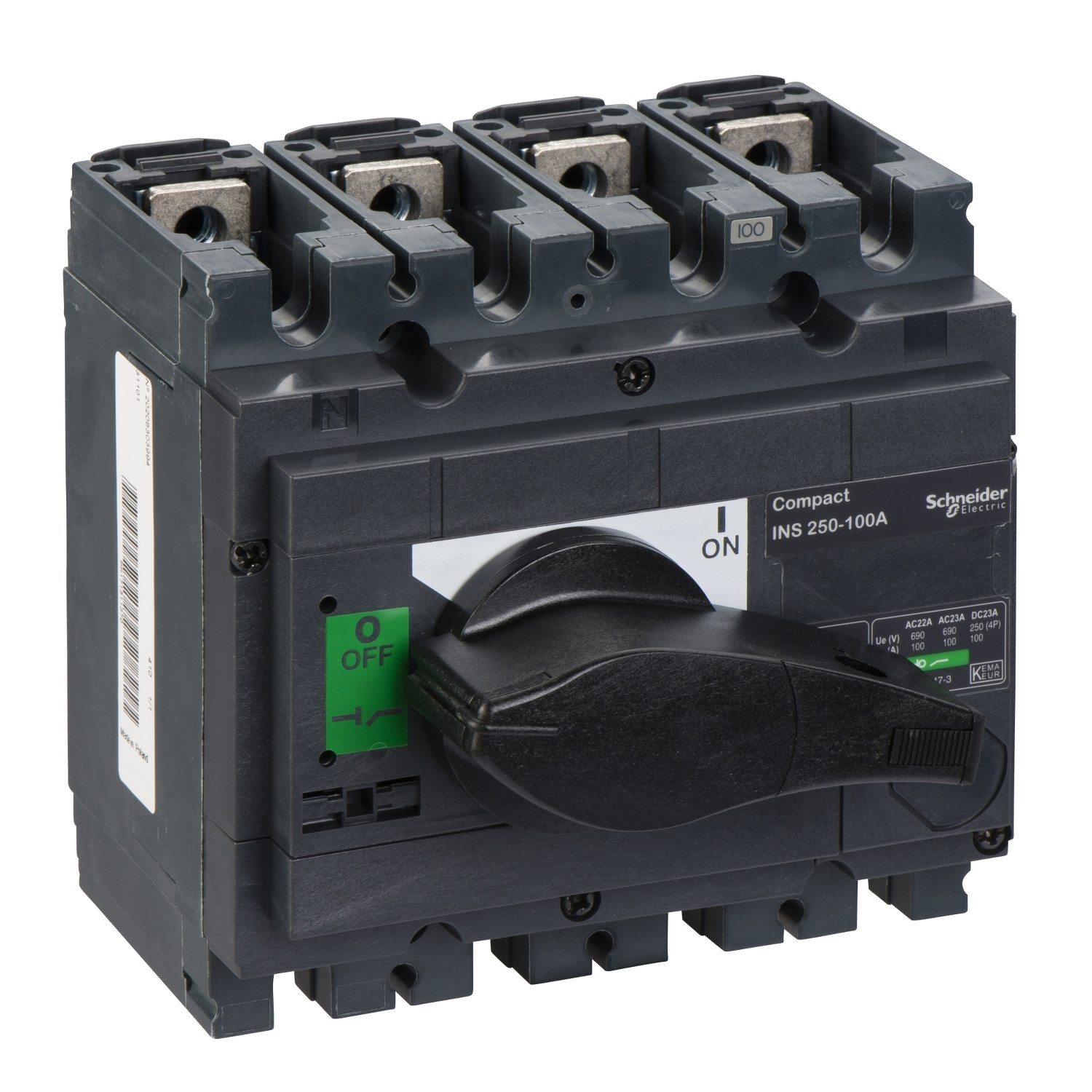

Товаров прекъсвач INS250 4P 100A 31101
- Арт. №: 30112
- В наличност
Производител:
Товаров прекъсвач INS250 4P 100A Schneider Electric 31101
Цена на брой
200.70€
/ 392.54 лв.
Бърза поръчка
СЕРИЯ ASFORA
| Обхват | Compact |
|---|---|
| Тип продукт или компонент | Товаров разединител |
| Наименование на продукта | ComPacT INS |
| Брой полюси | 4P |
| тип мрежа | DC AC |
| Честота на мрежата | 50/60 Hz |
| Номинален работен ток | AC-22A: 100 A AC 50/60 Hz 220/240 V AC-22A: 100 A AC 50/60 Hz 380/415 V AC-22A: 100 A AC 50/60 Hz 440/480 V AC-22A: 100 A AC 50/60 Hz 480 V NEMA AC-22A: 100 A AC 50/60 Hz 500/525 V AC-22A: 100 A AC 50/60 Hz 660/690 V AC-23A: 100 A AC 50/60 Hz 220/240 V AC-23A: 100 A AC 50/60 Hz 380/415 V AC-23A: 100 A AC 50/60 Hz 440/480 V AC-23A: 100 A AC 50/60 Hz 480 V NEMA AC-23A: 100 A AC 50/60 Hz 500/525 V AC-23A: 100 A AC 50/60 Hz 660/690 V DC-22A: 100 A DC 125 V 2 poles in series DC-22A: 100 A DC устойчив на А-млечна киселина 4 poles in series DC-23A: 100 A DC 125 V 2 poles in series DC-23A: 100 A DC устойчив на А-млечна киселина 4 poles in series |
| [Ui] номинално изолационно напрежение | 800 V AC 50/60 Hz |
| [Ith] конвенционален терм. ток на свободен въз | 100 A при 60 C |
| Номинален действащ ток на късо съединение | 30 kA самостоятелен разединител 690 V AC при 50/60 Hz 330 kA с предпазен прекъсвач на веригата 690 V AC при 50/60 Hz |
| [Ue] номинално работно напрежение | Устойчив на А-млечна киселина DC 690 V AC 50/60 Hz |
| Възможност за изолация | Да |
| Индикатор за позиция на контакта | Да |
| Видимо прекъсване | Не |
| Ниво на замърсяване | 3 |
| Тип управление | Direct front rotary handle |
|---|---|
| цвят на дръжка | Черен |
| Тип монтаж | Фиксиран |
| Монтажна подпора | Пластина Шина |
| Горни връзки | Преден |
| Запис на електрически данни | Преден |
| Максимална мощност | AC-23: 22 kW при 220/240 V AC 50/60 Hz AC-23: 22 kW при 230 V AC 50/60 Hz (NEMA) AC-23: 45 kW при 380/415 V AC 50/60 Hz AC-23: 55 kW при 440 V AC 50/60 Hz AC-23: 55 kW при 480 V AC 50/60 Hz (NEMA) AC-23: 55 kW при 500/525 V AC 50/60 Hz AC-23: 55 kW при 660/690 V AC 50/60 Hz |
| Номинален режим | Непрекъснат |
| [Icw] макс. кратковременен ток на устойчивост | 1,8 kAпо време на30 s в съответствие с IEC 60947-3 2,2 kAпо време на20 s в съответствие с IEC 60947-3 4,9 kAпо време на3 s в съответствие с IEC 60947-3 8,5 kAпо време на1 s в съответствие с IEC 60947-3 |
| Механична издръжливост | 15000 cycles |
| Електрическа устойчивост | AC-22A: 1500 cycles 440 V AC 50/60 Hz AC-22A: 1500 cycles 500 V AC 50/60 Hz AC-22A: 1500 cycles 690 V AC 50/60 Hz AC-23A: 1500 cycles 440 V AC 50/60 Hz AC-23A: 1500 cycles 500 V AC 50/60 Hz AC-23A: 1500 cycles 690 V AC 50/60 Hz DC-22A: 1500 cycles Девиаторен ключ DC 4 poles in series DC-23A: 1500 cycles Девиаторен ключ DC 4 poles in series |
| Свързващи клеми | 35 mm |
| Височина | 136 mm |
| Широчина | 140 mm |
| Дълбочина | 96 mm |
| тегло на продукта | 2,2 kg |
-
Ампераж
100A
-
Полюси
4P
-
серия
ComPacT INS
