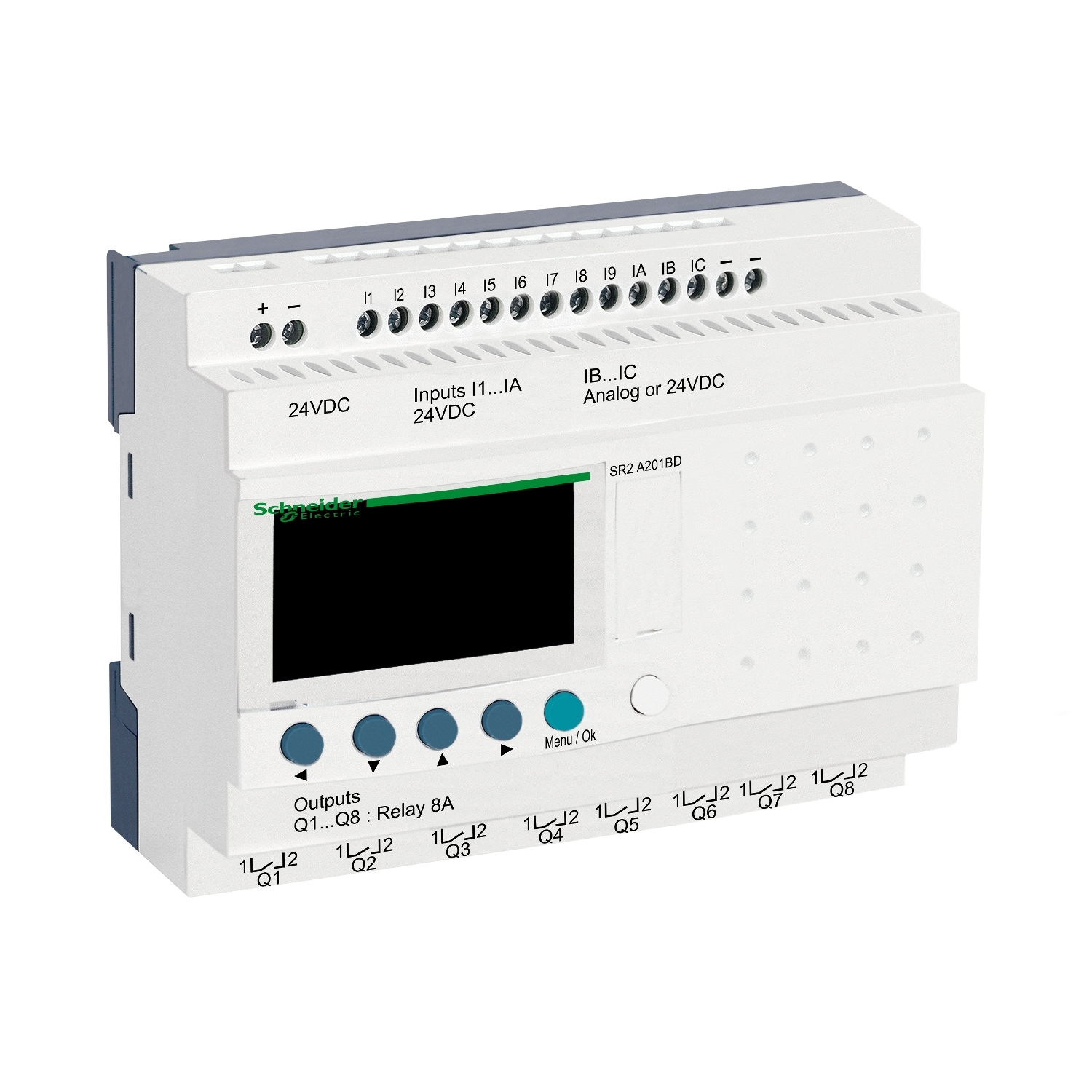

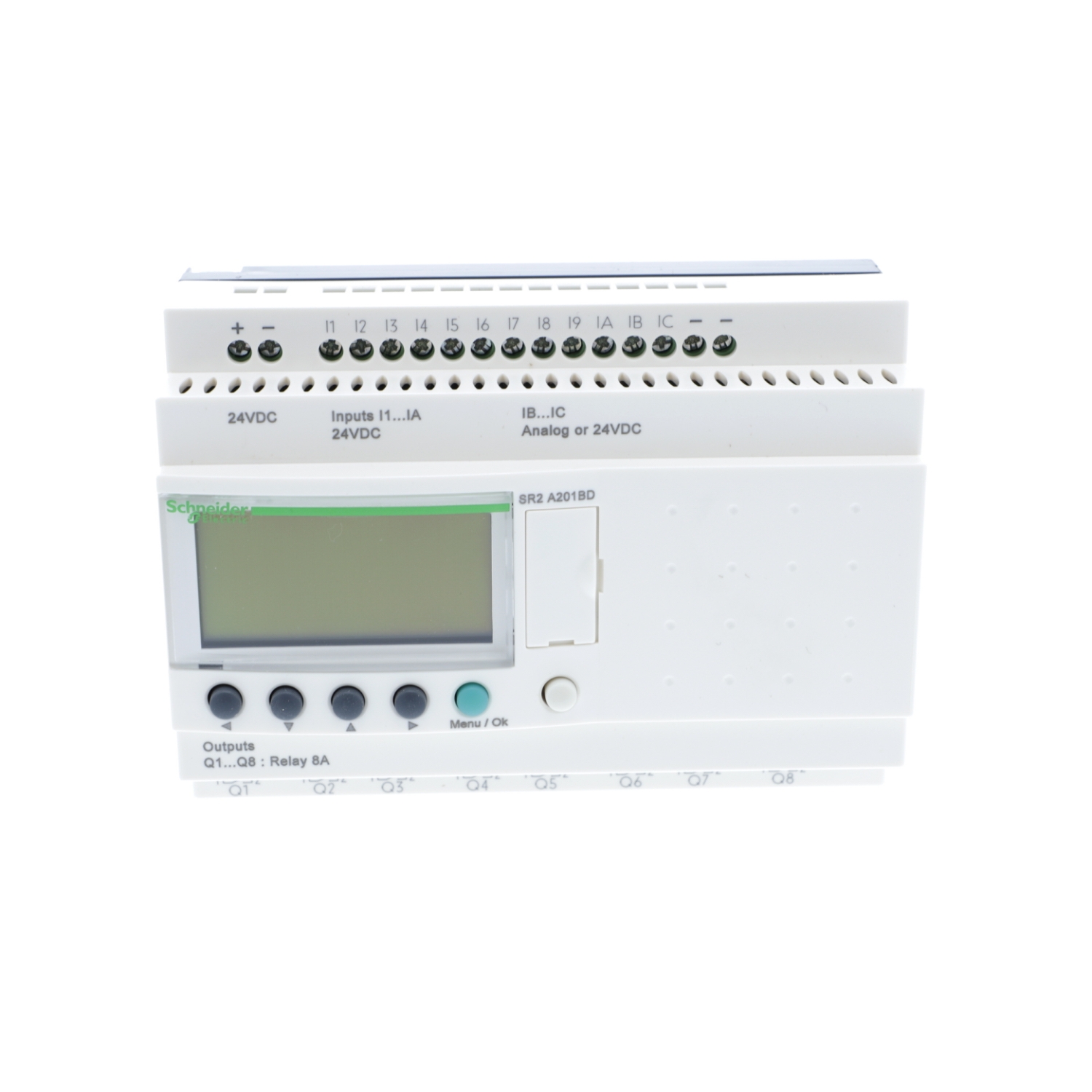

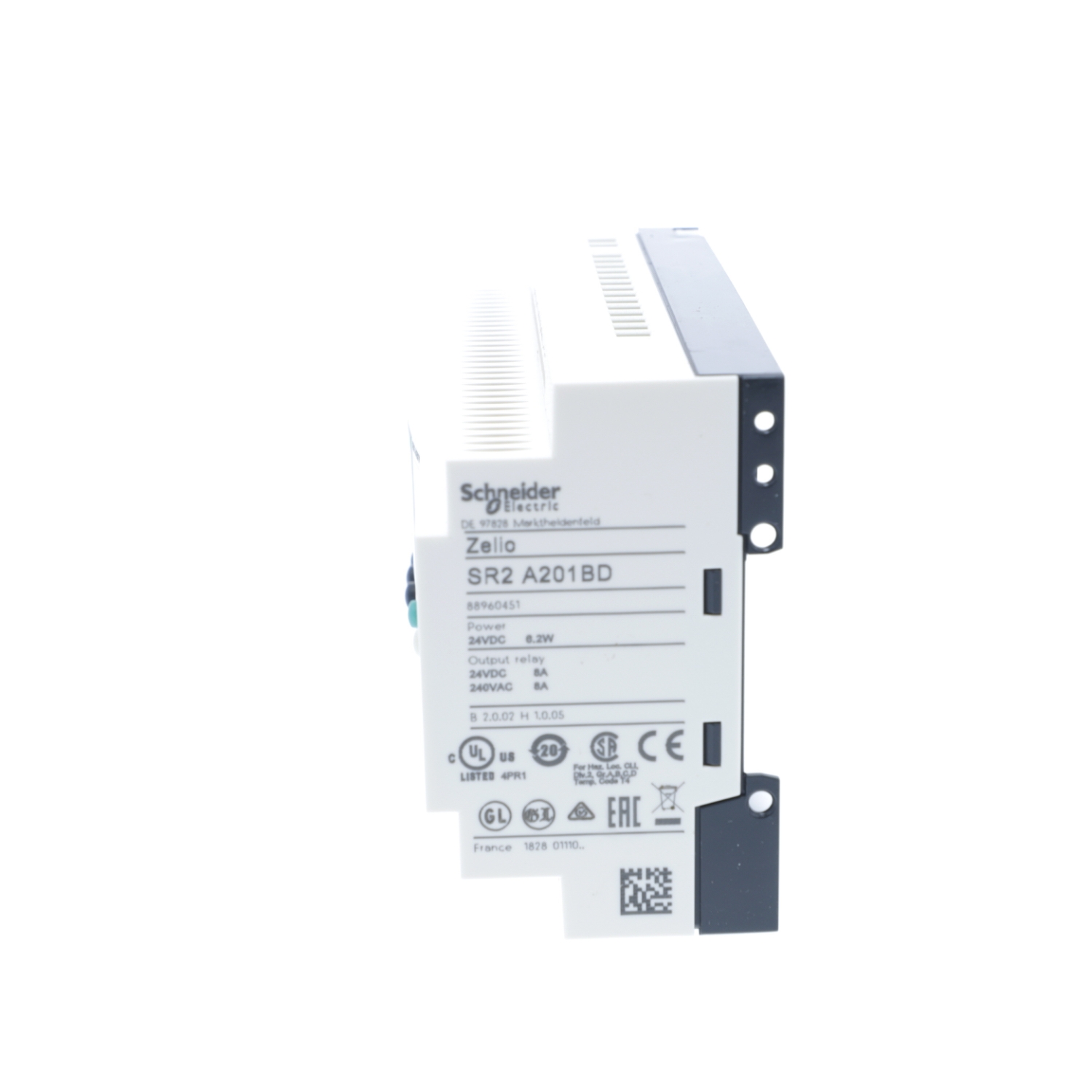

Компактен логически модул 20входа/20 изхода SR2A201BD 10 I/O 24V DC-конт
- Арт. №: 90017
- Няма наличност
Производител:
Цена на бр
297.11€
/ 581.10 лв.
Бърза поръчка
СЕРИЯ ASFORA
297.11 €
/ 581.10 лв.
683.59 €
/ 1336.99 лв.
911.77 €
/ 1783.27 лв.
| Гама на продукта | Zelio Logic |
|---|---|
| Тип продукт или компонент | Compact smart relay |
| За локално показване | С |
|---|---|
| Number or control scheme lines | 0…240 с ladder |
| време за цикъл | 6…90 ms |
| Време за възстановяване | 10 години при 25 °C |
| отклонение на часовника | 12 min/year at 0…55 °C 6 s/month at 25 °C |
| Проверки | Program memory on each power up |
| [Us] номинално захранващо напрежение | 24 V DC |
| граници на захранващото напрежение | 19,2…30 V |
| Maximum supply current | 100 mA (without extension) |
| Енергийно разсейване в W | 6 W without extension |
| Защита от обратна полярност | С |
| Дискретен номер на вход | 12 в съответствие с IEC 61131-2 Type 1 |
| Вид дискретен вход | Съпротивителни |
| Дискретно входнно напрежение | 24 V DC |
| Дискретен вход по ток | 4 mA |
| Честота на броене | 1 kHz за Дискретен вход |
| Гарантирано ниво на захранване 1 | >= 15 V за I1...IA and IH...IR discrete input circuit >= 15 V за IB...IG used as discrete input circuit |
| Гарантирано ниво на захранване 0 | |
| Моментно състояние 1 гарантирано | >= 1.2 mA (IB...IG used as discrete input circuit) >= 2.2 mA (I1...IA and IH...IR discrete input circuit) |
| Моментно състояние 0 гарантирано | |
| Входна съвместимост | 3-wire proximity sensors PNP за Дискретен вход |
| брой аналогови входове | 2 |
| Тип аналогов вход | Общ режим |
| Обхват на аналоговия вход | 0...24 V 0...10 V |
| Maximum permissible voltage | 30 V за analogue input circuit |
| Резолюция на аналоговия вход | 8 бита |
| LSB стойност | 39 mV за analogue input circuit |
| Време за реализация | Smart relay cycle time за analogue input circuit |
| Conversion error | +/- 5 % при 25 °C за analogue input circuit +/- 6.2 % при 55 °C за analogue input circuit |
| Точност на повтаряне | +/- 2 % при 55 °C за analogue input circuit |
| Работна дистанция | 10 m between stations, with screened cable (sensor not isolated) за analogue input circuit |
| Входно съпротивление | 12 kOhm за IB...IG used as analogue input circuit 12 kOhm за IB...IG used as discrete input circuit 7.4 kOhm за I1...IA and IH...IR discrete input circuit |
| брой изходи | 8 Реле |
| Ниво на изходното напрежение | 24...250 V AC (релейен изход) 5...30 V DC (релейен изход) |
| Тип и състав на контактите | НЕ за релейен изход |
| Изходящ термичен ток | 8 А за всички 8 изхода за релейен изход |
| Електрическа устойчивост | AC-12: 500000 цикъла при 230 V, 1,5 A за релейен изход в съответствие с IEC 60947-5-1 AC-15: 500000 цикъла при 230 V, 0,9 A за релейен изход в съответствие с IEC 60947-5-1 DC-12: 500000 цикъла при 24 V, 1,5 A за релейен изход в съответствие с IEC 60947-5-1 DC-13: 500000 цикъла при 24 V, 0,6 A за релейен изход в съответствие с IEC 60947-5-1 |
| превключвателен капацитет в mA | #N/A при 12 V (релейен изход) |
| Работен обхват в Hz | 0,1 Hz (при Ie) за релейен изход 10 Hz (no load) за релейен изход |
| Механична издръжливост | 10000000 цикъла за релейен изход |
| [Uimp] Устойчивост на импулсно напрежение | 4 kVв съответствие сEN/IEC 60947-1 and EN/IEC 60664-1 |
| часовник | Без |
| Време за реакция | 10 ms (from state 0 to state 1) за релейен изход 5 ms (from state 1 to state 0) за релейен изход |
| Свързване - клеморед | Винтови клеми, 1 x 0.2...1 x 2.5 mm² (AWG 25...AWG 14) semi-solid Винтови клеми, 1 x 0.2...1 x 2.5 mm² (AWG 25...AWG 14) Твърд Винтови клеми, 1 x 0.25...1 x 2.5 mm² (AWG 24...AWG 14) гъвкав С кабелен накрайник Винтови клеми, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) Твърд Винтови клеми, 2 x 0.25...2 x 0.75 mm² (AWG 24...AWG 18) гъвкав С кабелен накрайник |
| Затягащ момент | 0,5 N.m |
| Категория на защита | III в съответствие с IEC 60664-1 |
| тегло на продукта | 0,38 kg |
| Защита от микропрекъсвания | 1 ms |
|---|---|
| Продуктови сертификати | GOST CSA GL UL C-Tick |
| Стандарти | IEC 61000-4-5 IEC 61000-4-6 level 3 IEC 60068-2-6 Fc IEC 61000-4-12 IEC 61000-4-11 IEC 61000-4-3 IEC 61000-4-2 ниво 3 IEC 60068-2-27 Ea IEC 61000-4-4 level 3 |
| Степен на защита IP | IP20 в съответствие с IEC 60529 (клемен блок) IP40 в съответствие с IEC 60529 (преден панел) |
| Характеристики на околната среда | EMC директива в съответствие с IEC 61000-6-2 EMC директива в съответствие с IEC 61000-6-3 EMC директива в съответствие с IEC 61000-6-4 EMC директива в съответствие с IEC 61131-2 zone B Low voltage directive в съответствие с IEC 61131-2 |
| Disturbance radiated/conducted | Клас B в съответствие с EN 55022-11 group 1 |
| Ниво на замърсяване | 2 в съответствие с IEC 61131-2 |
| Температура на околния въздух при работа | -20…40 °C in non-ventilated enclosure в съответствие с IEC 60068-2-1 and IEC 60068-2-2 -20…55 °C в съответствие с IEC 60068-2-1 and IEC 60068-2-2 |
| температура на околната среда за съхранениe | -40…70 °C |
| Допустима работна надморска височина | 2000 m |
| Пренос на максимална височина | 3048 m |
| Относителна влажност | 95 % Без конденз или капеща вода |
| Гама на продукта | Zelio Logic |
|---|---|
| Тип продукт или компонент | Compact smart relay |
| За локално показване | С |
|---|---|
| Number or control scheme lines | 0…240 с ladder |
| време за цикъл | 6…90 ms |
| Време за възстановяване | 10 години при 25 °C |
| отклонение на часовника | 12 min/year at 0…55 °C 6 s/month at 25 °C |
| Проверки | Program memory on each power up |
| [Us] номинално захранващо напрежение | 24 V DC |
| граници на захранващото напрежение | 19,2…30 V |
| Maximum supply current | 100 mA (without extension) |
| Енергийно разсейване в W | 6 W without extension |
| Защита от обратна полярност | С |
| Дискретен номер на вход | 12 в съответствие с IEC 61131-2 Type 1 |
| Вид дискретен вход | Съпротивителни |
| Дискретно входнно напрежение | 24 V DC |
| Дискретен вход по ток | 4 mA |
| Честота на броене | 1 kHz за Дискретен вход |
| Гарантирано ниво на захранване 1 | >= 15 V за I1...IA and IH...IR discrete input circuit >= 15 V за IB...IG used as discrete input circuit |
| Гарантирано ниво на захранване 0 | |
| Моментно състояние 1 гарантирано | >= 1.2 mA (IB...IG used as discrete input circuit) >= 2.2 mA (I1...IA and IH...IR discrete input circuit) |
| Моментно състояние 0 гарантирано | |
| Входна съвместимост | 3-wire proximity sensors PNP за Дискретен вход |
| брой аналогови входове | 2 |
| Тип аналогов вход | Общ режим |
| Обхват на аналоговия вход | 0...24 V 0...10 V |
| Maximum permissible voltage | 30 V за analogue input circuit |
| Резолюция на аналоговия вход | 8 бита |
| LSB стойност | 39 mV за analogue input circuit |
| Време за реализация | Smart relay cycle time за analogue input circuit |
| Conversion error | +/- 5 % при 25 °C за analogue input circuit +/- 6.2 % при 55 °C за analogue input circuit |
| Точност на повтаряне | +/- 2 % при 55 °C за analogue input circuit |
| Работна дистанция | 10 m between stations, with screened cable (sensor not isolated) за analogue input circuit |
| Входно съпротивление | 12 kOhm за IB...IG used as analogue input circuit 12 kOhm за IB...IG used as discrete input circuit 7.4 kOhm за I1...IA and IH...IR discrete input circuit |
| брой изходи | 8 Реле |
| Ниво на изходното напрежение | 24...250 V AC (релейен изход) 5...30 V DC (релейен изход) |
| Тип и състав на контактите | НЕ за релейен изход |
| Изходящ термичен ток | 8 А за всички 8 изхода за релейен изход |
| Електрическа устойчивост | AC-12: 500000 цикъла при 230 V, 1,5 A за релейен изход в съответствие с IEC 60947-5-1 AC-15: 500000 цикъла при 230 V, 0,9 A за релейен изход в съответствие с IEC 60947-5-1 DC-12: 500000 цикъла при 24 V, 1,5 A за релейен изход в съответствие с IEC 60947-5-1 DC-13: 500000 цикъла при 24 V, 0,6 A за релейен изход в съответствие с IEC 60947-5-1 |
| превключвателен капацитет в mA | #N/A при 12 V (релейен изход) |
| Работен обхват в Hz | 0,1 Hz (при Ie) за релейен изход 10 Hz (no load) за релейен изход |
| Механична издръжливост | 10000000 цикъла за релейен изход |
| [Uimp] Устойчивост на импулсно напрежение | 4 kVв съответствие сEN/IEC 60947-1 and EN/IEC 60664-1 |
| часовник | Без |
| Време за реакция | 10 ms (from state 0 to state 1) за релейен изход 5 ms (from state 1 to state 0) за релейен изход |
| Свързване - клеморед | Винтови клеми, 1 x 0.2...1 x 2.5 mm² (AWG 25...AWG 14) semi-solid Винтови клеми, 1 x 0.2...1 x 2.5 mm² (AWG 25...AWG 14) Твърд Винтови клеми, 1 x 0.25...1 x 2.5 mm² (AWG 24...AWG 14) гъвкав С кабелен накрайник Винтови клеми, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) Твърд Винтови клеми, 2 x 0.25...2 x 0.75 mm² (AWG 24...AWG 18) гъвкав С кабелен накрайник |
| Затягащ момент | 0,5 N.m |
| Категория на защита | III в съответствие с IEC 60664-1 |
| тегло на продукта | 0,38 kg |
| Защита от микропрекъсвания | 1 ms |
|---|---|
| Продуктови сертификати | GOST CSA GL UL C-Tick |
| Стандарти | IEC 61000-4-5 IEC 61000-4-6 level 3 IEC 60068-2-6 Fc IEC 61000-4-12 IEC 61000-4-11 IEC 61000-4-3 IEC 61000-4-2 ниво 3 IEC 60068-2-27 Ea IEC 61000-4-4 level 3 |
| Степен на защита IP | IP20 в съответствие с IEC 60529 (клемен блок) IP40 в съответствие с IEC 60529 (преден панел) |
| Характеристики на околната среда | EMC директива в съответствие с IEC 61000-6-2 EMC директива в съответствие с IEC 61000-6-3 EMC директива в съответствие с IEC 61000-6-4 EMC директива в съответствие с IEC 61131-2 zone B Low voltage directive в съответствие с IEC 61131-2 |
| Disturbance radiated/conducted | Клас B в съответствие с EN 55022-11 group 1 |
| Ниво на замърсяване | 2 в съответствие с IEC 61131-2 |
| Температура на околния въздух при работа | -20…40 °C in non-ventilated enclosure в съответствие с IEC 60068-2-1 and IEC 60068-2-2 -20…55 °C в съответствие с IEC 60068-2-1 and IEC 60068-2-2 |
| температура на околната среда за съхранениe | -40…70 °C |
| Допустима работна надморска височина | 2000 m |
| Пренос на максимална височина | 3048 m |
| Относителна влажност | 95 % Без конденз или капеща вода |
