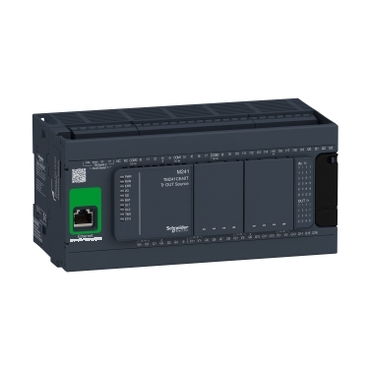

Контролер М241 24 входа, 16 транзисторни изхода 24V, Ethernet TM241CE40T
- Арт. №: 90267
- Няма наличност
Производител:
Контролер М241 24 входа, 16 транзисторни изхода 24V, Ethernet TM241CE40T
Цена на бр
683.59€
/ 1336.99 лв.
Бърза поръчка
СЕРИЯ ASFORA
297.11 €
/ 581.10 лв.
683.59 €
/ 1336.99 лв.
911.77 €
/ 1783.27 лв.
| Гама на продукта | Modicon M241 |
|---|---|
| Тип продукт или компонент | Логически контролер |
| [Us] номинално захранващо напрежение | 24 V DC |
| Брой входове дискретни | 24, Дискретен вход 8 Бърз вход в съответствие с IEC 61131-2 Type 1 |
| Тип дискретен изход | Транзистор |
| Брой изходи дискретни | 16 транзистор 4 Бърз изход |
| Дискретно напрежение на изход | 24 V DC за Транзисторен изход |
| Дискретен изходен ток | 0.1 A за fast output (PTO mode) (Q0...Q3) 0.5 A за Транзисторен изход (Q0...Q15) |
| Дискретен номер на вход/изход | 40 |
|---|---|
| Брой допълнителни модули за вход/изход | 7 (local 14 (remote |
| граници на захранващото напрежение | 20,4…28,8 V |
| Пусков ток | 50 A |
| Консумация на енергия в W | 32,6…40,4 W (С максимален брой допълнителни вход/изход модули) |
| Цифров вход | Sink or source |
| дискретен вход по напрежение | 24 V |
| Тип дискретен вход по напрежение | DC |
| Гарантирано ниво на захранване 1 | >= 15 V за Вход |
| Гарантирано ниво на захранване 0 | <= 5 V за Вход |
| Дискретен входен ток | 10,7 mA за Бърз вход 7 mA за Вход |
| Входно съпротивление | 4.7 kOhm за Вход 2.81 kOhm за Бърз вход |
| Време за реакция | <= 2 µs Включване, I0...I7 за Бърз вход <= 2 µs Изключване, I0...I7 за Бърз вход <= 2 µs Включване, Q0...Q3 за Бърз изход <= 2 µs Изключване, Q0...Q3 за Бърз изход 50 µs Включване, I0...I15 за Вход 50 µs Изключване, I0...I15 за Вход <= 34 µs Включване, Q0...Q15 за изход <= 250 µs Изключване, Q0...Q15 за изход |
| Настройваемо време за филтрация | 1 µs за Бърз вход 12 ms за Бърз вход 0 ms за Вход 1 ms за Вход 4 ms за Вход 12 ms за Вход |
| Дискретен цифров изход | Положителна логика (източник) |
| Ниво на изходното напрежение | 30 V DC |
| Количество ток на изхода | 2 A |
| максимална изходна честота | 20 kHz за fast output (PWM mode) 100 kHz за fast output (PLS mode) 1 kHz за изход |
| Прецизност | +/- 0.1 % при 0,02…0,1 kHz за Бърз изход +/- 1 % при 0,1…1 kHz за Бърз изход |
| Максимален ток на утечка | 5 µA за изход |
| максимален спад при напражение | <1 V |
| максимално натоварване по метода волфрам | <2,4 W |
| Тип защита | Защита от късо съединение Short-circuit and overload protection with automatic reset Защита от обърнат поляритет за Бърз изход |
| Време за опресняване | 10 ms Автоматично нулиране изход 12 s Автоматично нулиране Бърз изход |
| Капацитет на паметта | 64 MB за system memory RAM |
| Архивирани данни | 128 MB Вградена флаш памет за backup of user programs |
| Устройство за съхранение на данни | <= 16 GB SD карта (по желание) |
| Вид батерия | BR2032 Литиево - йонна презареждаема, живот на батерията: 4 year(s) |
| Време за възстановяване | 2 years at 25 C |
| Време за изпълнение при една инструкция | 0,3 ms за Единчни и периодични задачи 0,7 ms за Други инструкции |
| Структура на приложението | 3 cyclic master tasks + 1 freewheeling task 8 external event tasks 4 cyclic master tasks 8 event tasks |
| Синхронизирано време | С |
| отклонение на часовника | <= 60 s/month at 25 C |
| Настройки спрямо позицията | PTO 4 100 kHz) PTO 4 за Транзисторен изход 1 kHz) |
| Номер на брояч | 4 Бърз вход (HSC mode) в 200 kHz 16 standard input в 1 kHz |
| Тип контролен сигнал | A/B в 100 kHz за Бърз вход (HSC mode) Посока на сигнала в 200 kHz за Бърз вход (HSC mode) Еднофазно в 200 kHz за Бърз вход (HSC mode) |
| Тип интегрирана връзка | Не изолирана серийна връзка Serial 1 с RJ45 и RS232/RS485 Не изолирана серийна връзка Serial 2 с Вадещи се клеми на винтове и RS485 USB порт с mini B USB 2.0 Ethernet с RJ45 |
| Захранване | (Serial 1)serial link supply: 5 V, <200 mA |
| Скорост на предаване | 1.2...115.2 kbit/s (115.2 kbit/s по подразбиране) за дължина на шината 15 m за RS485 1.2...115.2 kbit/s (115.2 kbit/s по подразбиране) за дължина на шината 3 m за RS232 480 Mbit/s за дължина на шината 3 m за USB 10/100 Mbit/s за Ethernet |
| Протокол на комуникационния порт | Не изолирана серийна връзка Modbus главен/подчинен |
| Порт Ethernet | 10BASE-T/100BASE-TX - 1 Медни кабели |
| ethernet services | FDR DHCP server via TM4 Ethernet switch network module DHCP client embedded Ethernet port SMS notifications Updating firmware SNMP client/server Programming NGVL Monitoring IEC VAR ACCESS FTP client/server Downloading SQL client Modbus TCP client I/O scanner Ethernet/IP originator I/O scanner embedded Ethernet port Ethernet/IP target, Modbus TCP server and Modbus TCP slave Send and receive email from the controller based on TCP/UDP library Web server (WebVisu & XWeb system) OPC UA server DNS client |
| Локална сигнализация | за PWR: 1 LED светодиод (зелен) за СТАРТИРАНЕ: 1 LED светодиод (зелен) за Модулна грешка (ERR): 1 LED светодиод (червен) за I/O error (I/O): 1 LED светодиод (червен) за Достъп до SD карта (SD): 1 LED светодиод (зелен) за НДНТ: 1 LED светодиод (червен) за SL1: 1 LED светодиод (зелен) за SL2: 1 LED светодиод (зелен) за bus fault on TM4 (TM4): 1 LED светодиод (червен) за Вход/изход: 1 LED на канал (зелен) за Ethernet port activity: 1 LED светодиод (зелен) |
| Електрическо свързване | Вадещи се клеми на винтове за входове и изходи (pitch 5.08 mm) Вадещи се клеми на винтове За свързване на 24V DC (pitch 5.08 mm) |
| максимално кабелно разстояние между устрой | Неекраниран кабел: <50 m за Вход Екраниран кабел: <10 m за Бърз вход Неекраниран кабел: <50 m за изход Екраниран кабел: <3 m за Бърз изход |
| Изолация | Между захранвеане и вътрешна логика at 500 V AC Non-insulated between supply and ground Между вход и вътрешна логика at 500 V AC Без изолация между входовете Между бърз вход и вътрешна логика at 500 V AC Между изход и вътршна логика at 500 V AC Без изолация между изходи Between fast output and internal logic at 500 V AC Между изходни групи at 500 V AC |
| Маркировка | CE |
| Издръжлив на пренапрежение | 1 kV Електропроводи (DC) Общ режим в съответствие с IEC 61000-4-5 1 kV Шермован кабел Общ режим в съответствие с IEC 61000-4-5 0,5 kV Електропроводи (DC) Измерване на разлика в съответствие с IEC 61000-4-5 1 kV Изход на реле Измерване на разлика в съответствие с IEC 61000-4-5 1 kV Вход Общ режим в съответствие с IEC 61000-4-5 1 kV Транзисторен изход Общ режим в съответствие с IEC 61000-4-5 |
| уеб услуги | Уеб сървър |
| Maximum number of connections | 8 Modbus server 8 EcoStruxure ™ Machine Expert protocol 10 уеб сървър 4 FTP server 16 Ethernet/IP target 8 Modbus client |
| Number of server device(s) | 64 Modbus TCP: 16 EtherNet/IP: |
| време за цикъл | 10 ms 16 EtherNet/IP 64 ms 64 Modbus TCP |
| Монтажна подпора | Топ шапка, тип TH35-15 шина съответстващ на IEC 60715 Топ шапка, тип TH35-7.5 шина съответстващ на IEC 60715 плоча или табло с комплект за фиксиране |
| Височина | 90 mm |
| Дълбочина | 95 mm |
| Широчина | 190 mm |
| Нето тегло на продукта | 0,62 kg |
| Гама на продукта | Modicon M241 |
|---|---|
| Тип продукт или компонент | Логически контролер |
| [Us] номинално захранващо напрежение | 24 V DC |
| Брой входове дискретни | 24, Дискретен вход 8 Бърз вход в съответствие с IEC 61131-2 Type 1 |
| Тип дискретен изход | Транзистор |
| Брой изходи дискретни | 16 транзистор 4 Бърз изход |
| Дискретно напрежение на изход | 24 V DC за Транзисторен изход |
| Дискретен изходен ток | 0.1 A за fast output (PTO mode) (Q0...Q3) 0.5 A за Транзисторен изход (Q0...Q15) |
| Дискретен номер на вход/изход | 40 |
|---|---|
| Брой допълнителни модули за вход/изход | 7 (local 14 (remote |
| граници на захранващото напрежение | 20,4…28,8 V |
| Пусков ток | 50 A |
| Консумация на енергия в W | 32,6…40,4 W (С максимален брой допълнителни вход/изход модули) |
| Цифров вход | Sink or source |
| дискретен вход по напрежение | 24 V |
| Тип дискретен вход по напрежение | DC |
| Гарантирано ниво на захранване 1 | >= 15 V за Вход |
| Гарантирано ниво на захранване 0 | <= 5 V за Вход |
| Дискретен входен ток | 10,7 mA за Бърз вход 7 mA за Вход |
| Входно съпротивление | 4.7 kOhm за Вход 2.81 kOhm за Бърз вход |
| Време за реакция | <= 2 µs Включване, I0...I7 за Бърз вход <= 2 µs Изключване, I0...I7 за Бърз вход <= 2 µs Включване, Q0...Q3 за Бърз изход <= 2 µs Изключване, Q0...Q3 за Бърз изход 50 µs Включване, I0...I15 за Вход 50 µs Изключване, I0...I15 за Вход <= 34 µs Включване, Q0...Q15 за изход <= 250 µs Изключване, Q0...Q15 за изход |
| Настройваемо време за филтрация | 1 µs за Бърз вход 12 ms за Бърз вход 0 ms за Вход 1 ms за Вход 4 ms за Вход 12 ms за Вход |
| Дискретен цифров изход | Положителна логика (източник) |
| Ниво на изходното напрежение | 30 V DC |
| Количество ток на изхода | 2 A |
| максимална изходна честота | 20 kHz за fast output (PWM mode) 100 kHz за fast output (PLS mode) 1 kHz за изход |
| Прецизност | +/- 0.1 % при 0,02…0,1 kHz за Бърз изход +/- 1 % при 0,1…1 kHz за Бърз изход |
| Максимален ток на утечка | 5 µA за изход |
| максимален спад при напражение | <1 V |
| максимално натоварване по метода волфрам | <2,4 W |
| Тип защита | Защита от късо съединение Short-circuit and overload protection with automatic reset Защита от обърнат поляритет за Бърз изход |
| Време за опресняване | 10 ms Автоматично нулиране изход 12 s Автоматично нулиране Бърз изход |
| Капацитет на паметта | 64 MB за system memory RAM |
| Архивирани данни | 128 MB Вградена флаш памет за backup of user programs |
| Устройство за съхранение на данни | <= 16 GB SD карта (по желание) |
| Вид батерия | BR2032 Литиево - йонна презареждаема, живот на батерията: 4 year(s) |
| Време за възстановяване | 2 years at 25 C |
| Време за изпълнение при една инструкция | 0,3 ms за Единчни и периодични задачи 0,7 ms за Други инструкции |
| Структура на приложението | 3 cyclic master tasks + 1 freewheeling task 8 external event tasks 4 cyclic master tasks 8 event tasks |
| Синхронизирано време | С |
| отклонение на часовника | <= 60 s/month at 25 C |
| Настройки спрямо позицията | PTO 4 100 kHz) PTO 4 за Транзисторен изход 1 kHz) |
| Номер на брояч | 4 Бърз вход (HSC mode) в 200 kHz 16 standard input в 1 kHz |
| Тип контролен сигнал | A/B в 100 kHz за Бърз вход (HSC mode) Посока на сигнала в 200 kHz за Бърз вход (HSC mode) Еднофазно в 200 kHz за Бърз вход (HSC mode) |
| Тип интегрирана връзка | Не изолирана серийна връзка Serial 1 с RJ45 и RS232/RS485 Не изолирана серийна връзка Serial 2 с Вадещи се клеми на винтове и RS485 USB порт с mini B USB 2.0 Ethernet с RJ45 |
| Захранване | (Serial 1)serial link supply: 5 V, <200 mA |
| Скорост на предаване | 1.2...115.2 kbit/s (115.2 kbit/s по подразбиране) за дължина на шината 15 m за RS485 1.2...115.2 kbit/s (115.2 kbit/s по подразбиране) за дължина на шината 3 m за RS232 480 Mbit/s за дължина на шината 3 m за USB 10/100 Mbit/s за Ethernet |
| Протокол на комуникационния порт | Не изолирана серийна връзка Modbus главен/подчинен |
| Порт Ethernet | 10BASE-T/100BASE-TX - 1 Медни кабели |
| ethernet services | FDR DHCP server via TM4 Ethernet switch network module DHCP client embedded Ethernet port SMS notifications Updating firmware SNMP client/server Programming NGVL Monitoring IEC VAR ACCESS FTP client/server Downloading SQL client Modbus TCP client I/O scanner Ethernet/IP originator I/O scanner embedded Ethernet port Ethernet/IP target, Modbus TCP server and Modbus TCP slave Send and receive email from the controller based on TCP/UDP library Web server (WebVisu & XWeb system) OPC UA server DNS client |
| Локална сигнализация | за PWR: 1 LED светодиод (зелен) за СТАРТИРАНЕ: 1 LED светодиод (зелен) за Модулна грешка (ERR): 1 LED светодиод (червен) за I/O error (I/O): 1 LED светодиод (червен) за Достъп до SD карта (SD): 1 LED светодиод (зелен) за НДНТ: 1 LED светодиод (червен) за SL1: 1 LED светодиод (зелен) за SL2: 1 LED светодиод (зелен) за bus fault on TM4 (TM4): 1 LED светодиод (червен) за Вход/изход: 1 LED на канал (зелен) за Ethernet port activity: 1 LED светодиод (зелен) |
| Електрическо свързване | Вадещи се клеми на винтове за входове и изходи (pitch 5.08 mm) Вадещи се клеми на винтове За свързване на 24V DC (pitch 5.08 mm) |
| максимално кабелно разстояние между устрой | Неекраниран кабел: <50 m за Вход Екраниран кабел: <10 m за Бърз вход Неекраниран кабел: <50 m за изход Екраниран кабел: <3 m за Бърз изход |
| Изолация | Между захранвеане и вътрешна логика at 500 V AC Non-insulated between supply and ground Между вход и вътрешна логика at 500 V AC Без изолация между входовете Между бърз вход и вътрешна логика at 500 V AC Между изход и вътршна логика at 500 V AC Без изолация между изходи Between fast output and internal logic at 500 V AC Между изходни групи at 500 V AC |
| Маркировка | CE |
| Издръжлив на пренапрежение | 1 kV Електропроводи (DC) Общ режим в съответствие с IEC 61000-4-5 1 kV Шермован кабел Общ режим в съответствие с IEC 61000-4-5 0,5 kV Електропроводи (DC) Измерване на разлика в съответствие с IEC 61000-4-5 1 kV Изход на реле Измерване на разлика в съответствие с IEC 61000-4-5 1 kV Вход Общ режим в съответствие с IEC 61000-4-5 1 kV Транзисторен изход Общ режим в съответствие с IEC 61000-4-5 |
| уеб услуги | Уеб сървър |
| Maximum number of connections | 8 Modbus server 8 EcoStruxure ™ Machine Expert protocol 10 уеб сървър 4 FTP server 16 Ethernet/IP target 8 Modbus client |
| Number of server device(s) | 64 Modbus TCP: 16 EtherNet/IP: |
| време за цикъл | 10 ms 16 EtherNet/IP 64 ms 64 Modbus TCP |
| Монтажна подпора | Топ шапка, тип TH35-15 шина съответстващ на IEC 60715 Топ шапка, тип TH35-7.5 шина съответстващ на IEC 60715 плоча или табло с комплект за фиксиране |
| Височина | 90 mm |
| Дълбочина | 95 mm |
| Широчина | 190 mm |
| Нето тегло на продукта | 0,62 kg |
