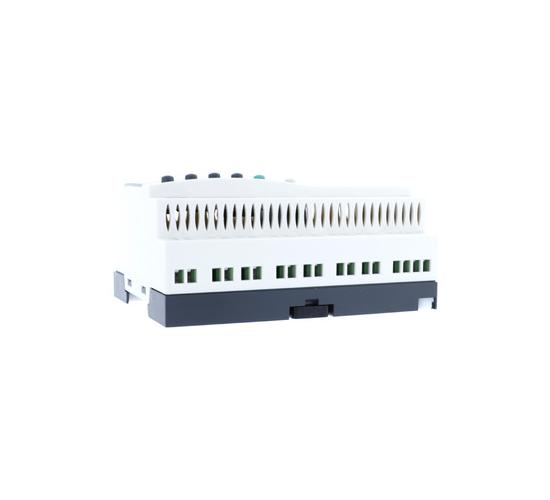

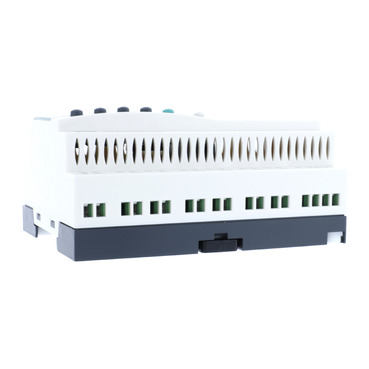

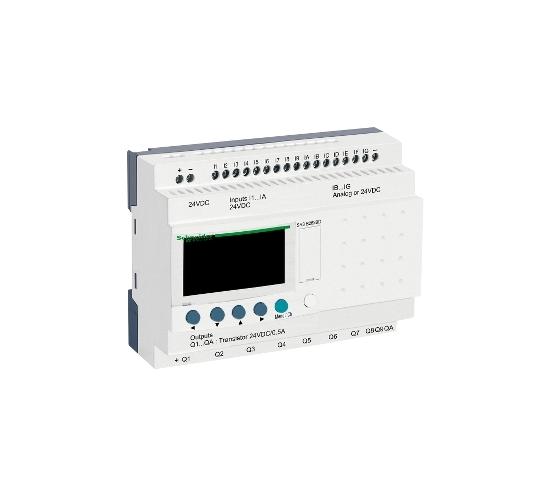

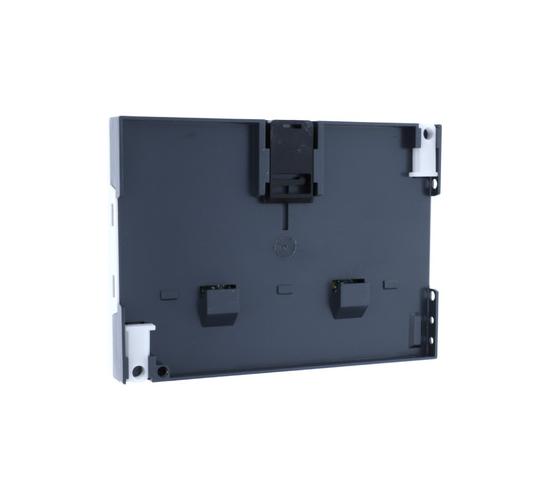

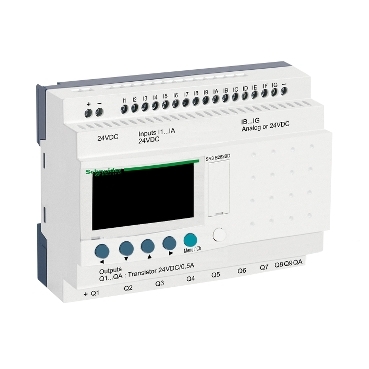

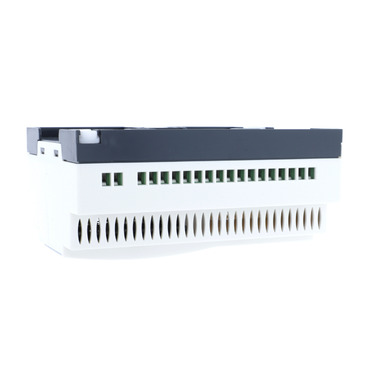

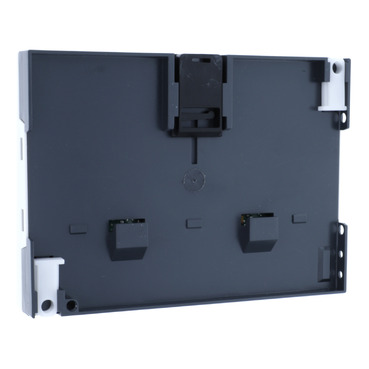

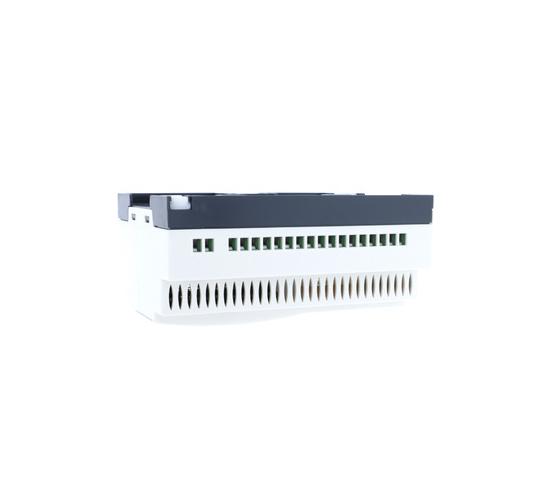

Реле 26 I-O 24 VDC SR3B262BD
- Арт. №: 90005
- Няма наличност
Производител:
Реле 26 I-O 24 VDC SR3B262BD
Цена на бр
354.36€
/ 693.07 лв.
Бърза поръчка
СЕРИЯ ASFORA
297.11 €
/ 581.10 лв.
683.59 €
/ 1336.99 лв.
911.77 €
/ 1783.27 лв.
| Гама на продукта | Zelio Logic |
|---|---|
| Тип продукт или компонент | Modular smart relay |
| За локално показване | С |
|---|---|
| Number or control scheme lines | 0…500 с FBD 0…240 с ladder |
| време за цикъл | 6…90 ms |
| Време за възстановяване | 10 години при 25 C |
| отклонение на часовника | 12 min/year at 0…55 C 6 s/month at 25 C |
| Checks | Program memory on each power up |
| [Us] номинално захранващо напрежение | 24 V |
| граници на захранващото напрежение | 19,2…30 V |
| Maximum supply current | 180 mA (с допълнения) 70 mA (without extension) |
| Енергийно разсейване в W | 10 W с допълнения 5 W without extension |
| Reverse polarity protection | С |
| Дискретен номер на вход | 16 в съответствие с IEC 61131-2 Type 1 |
| Вид дискретен вход | Съпротивителни |
| Дискретно входнно напрежение | 24 V DC |
| Дискретен входен ток | 4 mA |
| Честота на броене | 1 kHz за Дискретен вход |
| Гарантирано ниво на захранване 1 | >= 15 V за I1...IA and IH...IR discrete input circuit >= 15 V за IB...IG used as discrete input circuit |
| Гарантирано ниво на захранване 0 | <= 5 V за I1...IA and IH...IR discrete input circuit <= 5 V за IB...IG used as discrete input circuit |
| Моментно състояние 1 гарантирано | >= 1.2 mA (IB...IG used as discrete input circuit) >= 2.2 mA (I1...IA and IH...IR discrete input circuit) |
| Моментно състояние 0 гарантирано | <= 0.5 mA (IB...IG used as discrete input circuit) <= 0.75 mA (I1...IA and IH...IR discrete input circuit) |
| Входна съвместимост | 3-wire proximity sensors PNP за Дискретен вход |
| номер на аналогов вход | 6 |
| Тип аналогов вход | Общ режим |
| Обхват на аналоговия вход | 0...24 V 0...10 V |
| Temperature probe type | NTC 10k при 25 C NTC 1000k при 25 C KTY81 210/220/221/222/250 Pt 500 |
| Maximum permissible voltage | 30 V за analogue input circuit |
| Резолюция на аналоговия вход | 8 бита |
| LSB стойност | 39 mV за analogue input circuit |
| Време за реализация | Smart relay cycle time за analogue input circuit |
| Conversion error | +/- 5 % при 25 C за analogue input circuit +/- 6.2 % при 55 C за analogue input circuit |
| Точност на повтаряне | +/- 2 % при 55 C за analogue input circuit |
| Работна дистанция | 10 m between stations, with screened cable (sensor not isolated) за analogue input circuit |
| Входно съпротивление | 12 kOhm за IB...IG used as analogue input circuit 12 kOhm за IB...IG used as discrete input circuit 7.4 kOhm за I1...IA and IH...IR discrete input circuit |
| брой изходи | 10 Транзистор |
| Изходно напрежение | 24 V Транзисторен изход |
| Ниво на изходното напрежение | 19.2...30 V DC (Транзисторен изход) |
| [Uimp] Устойчивост на импулсно напрежение | 4 kVв съответствие сEN/IEC 60947-1 and EN/IEC 60664-1 |
| Токово претоварване | 0,5…0,625 A Транзисторен изход |
| [Ures] residual voltage | 2 V в състояние 1 Транзисторен изход |
| защита от претоварване | С за Транзисторен изход |
| Защита от късо съединение | С Транзисторен изход |
| Overvoltage protection | С за Транзисторен изход |
| часовник | С |
| Време за реакция | <= 1 ms (from state 0 to state 1) за Транзисторен изход <= 1 ms (from state 1 to state 0) за Транзисторен изход |
| Свързване - клеморед | Винтови клеми, 1 x 0.2...1 x 2.5 mm² (AWG 25...AWG 14) semi-solid Винтови клеми, 1 x 0.2...1 x 2.5 mm² (AWG 25...AWG 14) Твърд Винтови клеми, 1 x 0.25...1 x 2.5 mm² (AWG 24...AWG 14) гъвкав С кабелен накрайник Винтови клеми, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) Твърд Винтови клеми, 2 x 0.25...2 x 0.75 mm² (AWG 24...AWG 18) гъвкав С кабелен накрайник |
| затягащ момент | 0,5 N.m |
| Категория на защита | III conforming to IEC 60664-1 |
| Нето тегло на продукта | 0,3 kg |
| Гама на продукта | Zelio Logic |
|---|---|
| Тип продукт или компонент | Modular smart relay |
| За локално показване | С |
|---|---|
| Number or control scheme lines | 0…500 с FBD 0…240 с ladder |
| време за цикъл | 6…90 ms |
| Време за възстановяване | 10 години при 25 C |
| отклонение на часовника | 12 min/year at 0…55 C 6 s/month at 25 C |
| Checks | Program memory on each power up |
| [Us] номинално захранващо напрежение | 24 V |
| граници на захранващото напрежение | 19,2…30 V |
| Maximum supply current | 180 mA (с допълнения) 70 mA (without extension) |
| Енергийно разсейване в W | 10 W с допълнения 5 W without extension |
| Reverse polarity protection | С |
| Дискретен номер на вход | 16 в съответствие с IEC 61131-2 Type 1 |
| Вид дискретен вход | Съпротивителни |
| Дискретно входнно напрежение | 24 V DC |
| Дискретен входен ток | 4 mA |
| Честота на броене | 1 kHz за Дискретен вход |
| Гарантирано ниво на захранване 1 | >= 15 V за I1...IA and IH...IR discrete input circuit >= 15 V за IB...IG used as discrete input circuit |
| Гарантирано ниво на захранване 0 | <= 5 V за I1...IA and IH...IR discrete input circuit <= 5 V за IB...IG used as discrete input circuit |
| Моментно състояние 1 гарантирано | >= 1.2 mA (IB...IG used as discrete input circuit) >= 2.2 mA (I1...IA and IH...IR discrete input circuit) |
| Моментно състояние 0 гарантирано | <= 0.5 mA (IB...IG used as discrete input circuit) <= 0.75 mA (I1...IA and IH...IR discrete input circuit) |
| Входна съвместимост | 3-wire proximity sensors PNP за Дискретен вход |
| номер на аналогов вход | 6 |
| Тип аналогов вход | Общ режим |
| Обхват на аналоговия вход | 0...24 V 0...10 V |
| Temperature probe type | NTC 10k при 25 C NTC 1000k при 25 C KTY81 210/220/221/222/250 Pt 500 |
| Maximum permissible voltage | 30 V за analogue input circuit |
| Резолюция на аналоговия вход | 8 бита |
| LSB стойност | 39 mV за analogue input circuit |
| Време за реализация | Smart relay cycle time за analogue input circuit |
| Conversion error | +/- 5 % при 25 C за analogue input circuit +/- 6.2 % при 55 C за analogue input circuit |
| Точност на повтаряне | +/- 2 % при 55 C за analogue input circuit |
| Работна дистанция | 10 m between stations, with screened cable (sensor not isolated) за analogue input circuit |
| Входно съпротивление | 12 kOhm за IB...IG used as analogue input circuit 12 kOhm за IB...IG used as discrete input circuit 7.4 kOhm за I1...IA and IH...IR discrete input circuit |
| брой изходи | 10 Транзистор |
| Изходно напрежение | 24 V Транзисторен изход |
| Ниво на изходното напрежение | 19.2...30 V DC (Транзисторен изход) |
| [Uimp] Устойчивост на импулсно напрежение | 4 kVв съответствие сEN/IEC 60947-1 and EN/IEC 60664-1 |
| Токово претоварване | 0,5…0,625 A Транзисторен изход |
| [Ures] residual voltage | 2 V в състояние 1 Транзисторен изход |
| защита от претоварване | С за Транзисторен изход |
| Защита от късо съединение | С Транзисторен изход |
| Overvoltage protection | С за Транзисторен изход |
| часовник | С |
| Време за реакция | <= 1 ms (from state 0 to state 1) за Транзисторен изход <= 1 ms (from state 1 to state 0) за Транзисторен изход |
| Свързване - клеморед | Винтови клеми, 1 x 0.2...1 x 2.5 mm² (AWG 25...AWG 14) semi-solid Винтови клеми, 1 x 0.2...1 x 2.5 mm² (AWG 25...AWG 14) Твърд Винтови клеми, 1 x 0.25...1 x 2.5 mm² (AWG 24...AWG 14) гъвкав С кабелен накрайник Винтови клеми, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) Твърд Винтови клеми, 2 x 0.25...2 x 0.75 mm² (AWG 24...AWG 18) гъвкав С кабелен накрайник |
| затягащ момент | 0,5 N.m |
| Категория на защита | III conforming to IEC 60664-1 |
| Нето тегло на продукта | 0,3 kg |
