PAC, PLC и други типове контролери

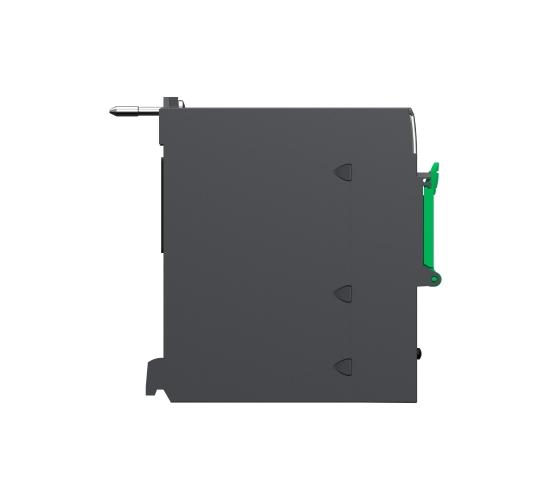

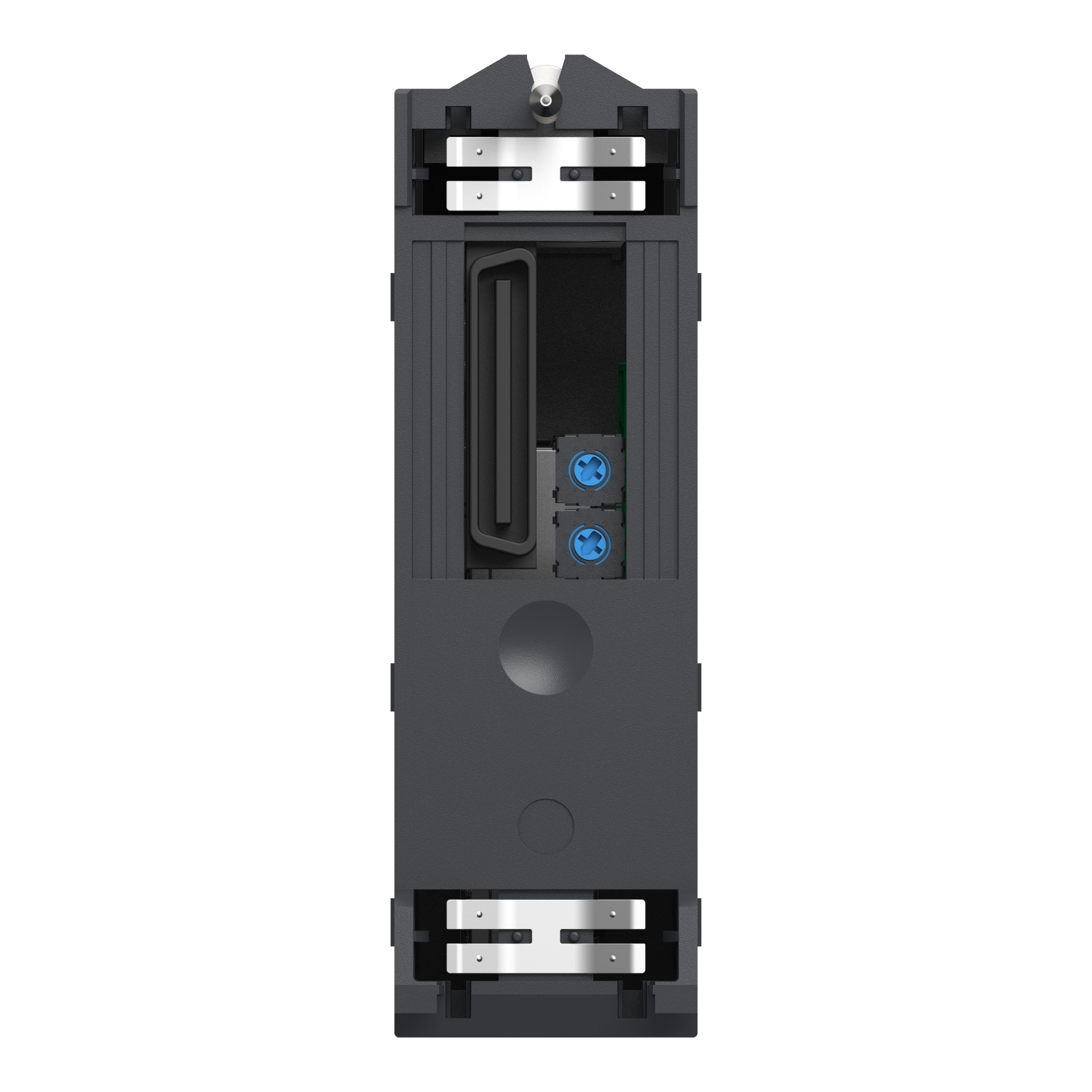

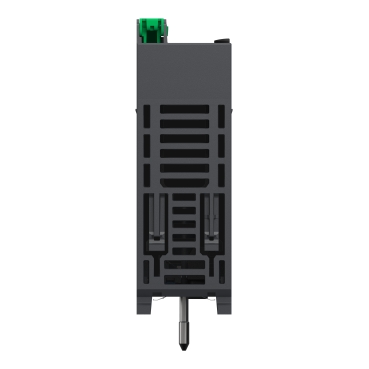

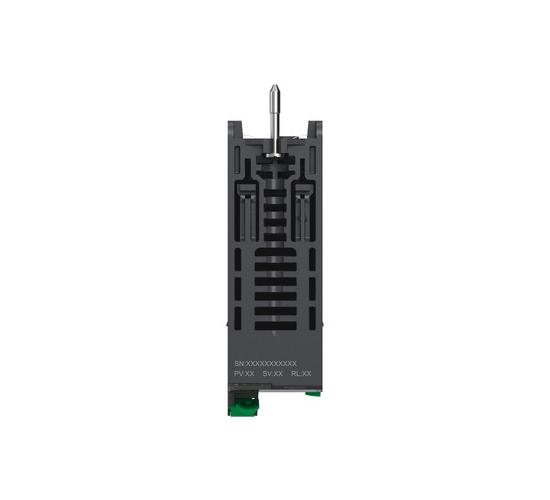

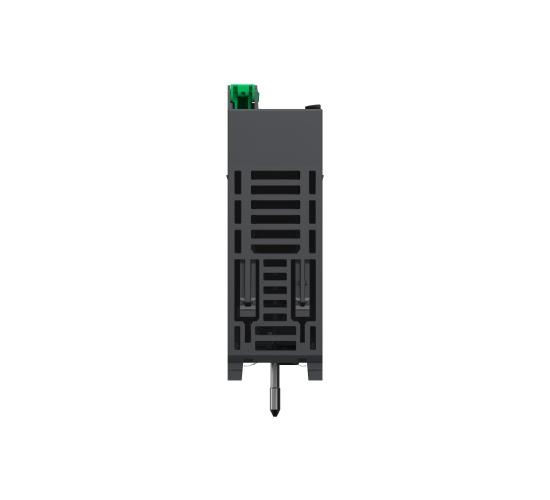

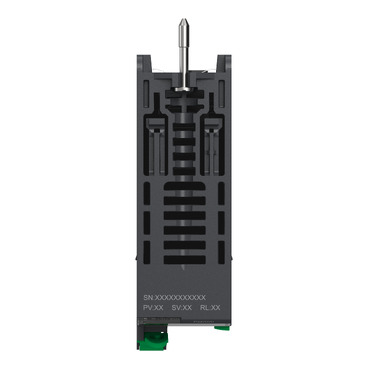

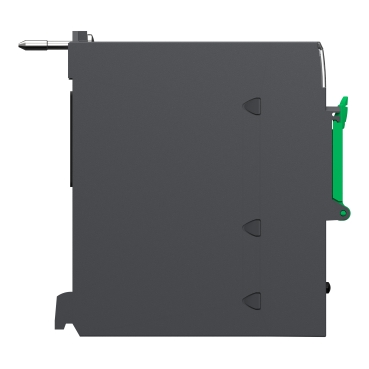

Процесор CPU340-20 MODBUS етернет BMXP342020
- Арт. №: 93407
- В наличност
Производител:

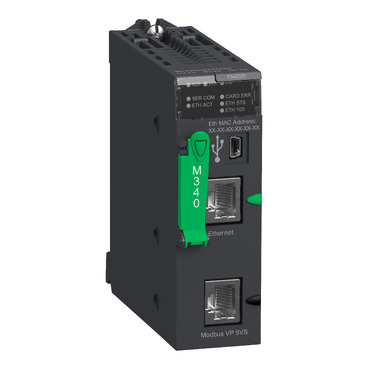

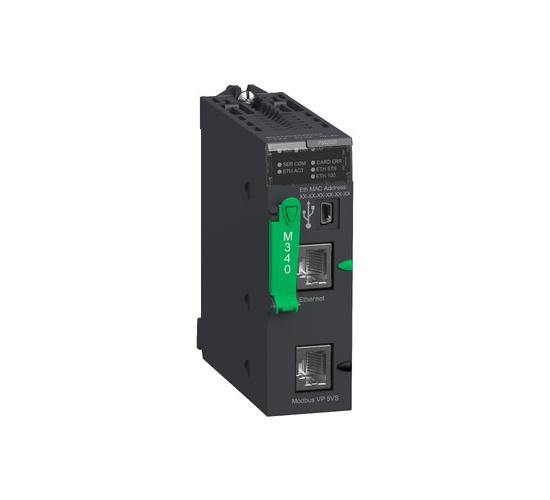

Този високопроизводителен процесорен модул е част от гамата Modicon M340, предлагаща програмируеми контролери за автоматизация (PAC). Той позволява използване на максимум 4 стелажа, 1024 входа/изхода и е с капацитет на паметта 4096 KB. На предния му панел има предпазен винт за заключване на модула в неговия слот, блок-дисплей с 8 LED индикатора, mini B USB конектор за терминал за програмиране и слот със съответната карта с флаш памет. Освен това има RJ45 конектор за свързване към мрежата Ethernet Modbus/TCP и RJ45 конектор за серийната връзка Modbus или връзка в текстов режим (RS 232C/RS 485, двупроводна, неизолирана). Този процесор се доставя стандартно с карта с флаш памет тип SD (Secure Digital), предназначена за архивиране на двете области на паметта на процесорния модул – вътрешната RAM памет, област за програми, символи и коментари и областта за константи. Данните се архивират автоматично чрез дублиране при изключването на PLC. Аналогично, при включване на захранването възстановяването на данните става прозрачно за потребителя. Теглото му е 0,205 кг. Този процесорен модул е съвместим с програмируеми логически контролери (PLC) Modicon M340. Доставя се в 2 опаковки (типове PCE и SO2). С компактната си форма Modicon M340 предлага гъвкавост и интегрирани функции в малка кутия. В сърцето на процеса, той ви предлага решения за включване и работа както с устройства на Schneider Electric, така и с такива на трети страни.
Цена на бр
1 589.50€
/ 3108.79 лв.
Промоцията е валидна за периода 06.02.2025 - 06.03.2025 г.
Бърза поръчка
СЕРИЯ ASFORA
297.11 €
/ 581.10 лв.
683.59 €
/ 1336.99 лв.
911.77 €
/ 1783.27 лв.
| Гама на продукта | Modicon M340 automation platform |
|---|---|
| Тип продукт или компонент | Модул за процесор |
| Concept | Transparent Ready CANopen |
| Number of racks | 4 |
| Брой слотове | 11 |
| Discrete I/O processor capacity | 1024 I/O multi-rack configuration 704 I/O single-rack configuration |
| Analogue I/O processor capacity | 256 I/O multi-rack configuration 66 I/O single-rack configuration |
| Number of application specific channel | 36 |
| Monitoring | Diagnostic counters Modbus Event counters Modbus |
| Control channels | Programmable loops |
|---|---|
| Тип интегрирана връзка | Не изолирана серийна връзка RJ45 character mode asynchronous in baseband, RS232C 2 twisted shielded pairs при 0.3...19.2 kbit/s full duplex Не изолирана серийна връзка RJ45 character mode asynchronous in baseband, RS485 1 twisted shielded pair при 0.3...19.2 kbit/s half duplex Не изолирана серийна връзка RJ45, главен/подчинен Modbus, RTU/ASCII asynchronous in baseband, RS232C 1 twisted shielded pair при 0.3...19.2 kbit/s half duplex Не изолирана серийна връзка RJ45, главен/подчинен Modbus, RTU/ASCII asynchronous in baseband, RS485 1 twisted shielded pair при 0.3...19.2 kbit/s half duplex USB порт при 12 Mbit/s Ethernet TCP/IP RJ45 1 twisted pair при 10/100 Mbit/s |
| Communication module processor capacity | 2 Ethernet communication module 4 AS-Interface module |
| embedded communication service | Bandwidth management, Ethernet TCP/IP Data Editor, Ethernet TCP/IP Modbus TCP messaging, Ethernet TCP/IP Rack Viewer, Ethernet TCP/IP SNMP network administrator, Ethernet TCP/IP |
| Порт Ethernet | 10BASE-T/100BASE-TX |
| Брой устройства на сегмент | 0…32 (character mode) 0…32 (Modbus) |
| Брой устройства | 2 point-to-point character mode 2 point-to-point Modbus |
| Дължина на шината | 0…10 m serial link non isolated character mode segment 0…10 m serial link non isolated Modbus segment 0…1000 m serial link isolated character mode segment 0…1000 m serial link isolated Modbus segment 0…15 m character mode point-to-point 0…15 m Modbus point-to-point |
| Maximum tap links length | <15 m serial link non isolated character mode segment <15 m serial link non isolated Modbus segment <40 m serial link isolated character mode segment <40 m serial link isolated Modbus segment |
| Брой адреси | 0…248 за character mode 0…248 за Modbus |
| Requests | 1 K data bytes per request character mode 252 data bytes per RTU request Modbus 504 data bytes per ASCII request Modbus |
| Control parameter | One CRC on each frame (RTU) Modbus One LRC on each frame (ASCII) character mode One LRC on each frame (ASCII) Modbus |
| описание на паметта | Supplied memory card (BMXRMS008MP) backup of programs, constants, symbols and data Internal RAM 4096 kB Internal RAM 256 kB data Internal RAM 3584 kB program constants and symbols Supplied memory card (BMXRMS008MP) activation of standard web server, class B10 |
| Макс размер на повърхностите | 256 kB unlocated internal data 32634 %Mi located internal bits |
| Default size of object areas | 1024 %MWi internal words located internal data 256 %KWi constant words located internal data 512 %Mi located internal bits |
| Структура на приложението | 1 cyclic/periodic master task 1 periodic fast task No auxiliary task 64 event tasks |
| Време за изпълнение при инструкция | 0.12 µs Двоичен 0.17 µs double-length words 0.25 µs single-length words 1.16 µs floating points |
| Number of instructions per ms | 6.4 Kinst/ms 65 % Boolean + 35 % fixed arithmetic 8.1 Kinst/ms 100 % Boolean |
| System overhead | 0,13 ms за fast task 0,7 ms за master task |
| Консумация на ток | 95 mA при 24 V DC |
| Захранване | Internal power supply via rack |
| Маркировка | CE |
| Статус LED | 1 LED (зелен) activity on Ethernet network (ETH ACT) 1 LED (зелен) processor running (RUN) 1 LED (зелен) status of Ethernet network (ETH STS) 1 LED (червен) data rate (ETH 100) 1 LED (червен) I/O module fault (I/O) 1 LED (червен) memory card fault (CARD ERR) 1 LED (червен) processor or system fault (ERR) 1 LED (жълт) activity on Modbus (SER COM) |
| тегло на продукта | 0,205 kg |
| Гама на продукта | Modicon M340 automation platform |
|---|---|
| Тип продукт или компонент | Модул за процесор |
| Concept | Transparent Ready CANopen |
| Number of racks | 4 |
| Брой слотове | 11 |
| Discrete I/O processor capacity | 1024 I/O multi-rack configuration 704 I/O single-rack configuration |
| Analogue I/O processor capacity | 256 I/O multi-rack configuration 66 I/O single-rack configuration |
| Number of application specific channel | 36 |
| Monitoring | Diagnostic counters Modbus Event counters Modbus |
| Control channels | Programmable loops |
|---|---|
| Тип интегрирана връзка | Не изолирана серийна връзка RJ45 character mode asynchronous in baseband, RS232C 2 twisted shielded pairs при 0.3...19.2 kbit/s full duplex Не изолирана серийна връзка RJ45 character mode asynchronous in baseband, RS485 1 twisted shielded pair при 0.3...19.2 kbit/s half duplex Не изолирана серийна връзка RJ45, главен/подчинен Modbus, RTU/ASCII asynchronous in baseband, RS232C 1 twisted shielded pair при 0.3...19.2 kbit/s half duplex Не изолирана серийна връзка RJ45, главен/подчинен Modbus, RTU/ASCII asynchronous in baseband, RS485 1 twisted shielded pair при 0.3...19.2 kbit/s half duplex USB порт при 12 Mbit/s Ethernet TCP/IP RJ45 1 twisted pair при 10/100 Mbit/s |
| Communication module processor capacity | 2 Ethernet communication module 4 AS-Interface module |
| embedded communication service | Bandwidth management, Ethernet TCP/IP Data Editor, Ethernet TCP/IP Modbus TCP messaging, Ethernet TCP/IP Rack Viewer, Ethernet TCP/IP SNMP network administrator, Ethernet TCP/IP |
| Порт Ethernet | 10BASE-T/100BASE-TX |
| Брой устройства на сегмент | 0…32 (character mode) 0…32 (Modbus) |
| Брой устройства | 2 point-to-point character mode 2 point-to-point Modbus |
| Дължина на шината | 0…10 m serial link non isolated character mode segment 0…10 m serial link non isolated Modbus segment 0…1000 m serial link isolated character mode segment 0…1000 m serial link isolated Modbus segment 0…15 m character mode point-to-point 0…15 m Modbus point-to-point |
| Maximum tap links length | <15 m serial link non isolated character mode segment <15 m serial link non isolated Modbus segment <40 m serial link isolated character mode segment <40 m serial link isolated Modbus segment |
| Брой адреси | 0…248 за character mode 0…248 за Modbus |
| Requests | 1 K data bytes per request character mode 252 data bytes per RTU request Modbus 504 data bytes per ASCII request Modbus |
| Control parameter | One CRC on each frame (RTU) Modbus One LRC on each frame (ASCII) character mode One LRC on each frame (ASCII) Modbus |
| описание на паметта | Supplied memory card (BMXRMS008MP) backup of programs, constants, symbols and data Internal RAM 4096 kB Internal RAM 256 kB data Internal RAM 3584 kB program constants and symbols Supplied memory card (BMXRMS008MP) activation of standard web server, class B10 |
| Макс размер на повърхностите | 256 kB unlocated internal data 32634 %Mi located internal bits |
| Default size of object areas | 1024 %MWi internal words located internal data 256 %KWi constant words located internal data 512 %Mi located internal bits |
| Структура на приложението | 1 cyclic/periodic master task 1 periodic fast task No auxiliary task 64 event tasks |
| Време за изпълнение при инструкция | 0.12 µs Двоичен 0.17 µs double-length words 0.25 µs single-length words 1.16 µs floating points |
| Number of instructions per ms | 6.4 Kinst/ms 65 % Boolean + 35 % fixed arithmetic 8.1 Kinst/ms 100 % Boolean |
| System overhead | 0,13 ms за fast task 0,7 ms за master task |
| Консумация на ток | 95 mA при 24 V DC |
| Захранване | Internal power supply via rack |
| Маркировка | CE |
| Статус LED | 1 LED (зелен) activity on Ethernet network (ETH ACT) 1 LED (зелен) processor running (RUN) 1 LED (зелен) status of Ethernet network (ETH STS) 1 LED (червен) data rate (ETH 100) 1 LED (червен) I/O module fault (I/O) 1 LED (червен) memory card fault (CARD ERR) 1 LED (червен) processor or system fault (ERR) 1 LED (жълт) activity on Modbus (SER COM) |
| тегло на продукта | 0,205 kg |
