PAC, PLC и други типове контролери
Допълнителен модул 10 ВХ/ИЗХ 100-240 VAC SR3XT101FU
- Арт. №: 90004
- Няма наличност
Производител:

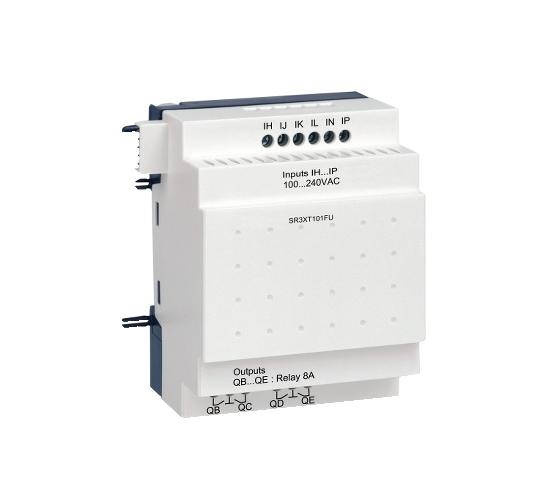

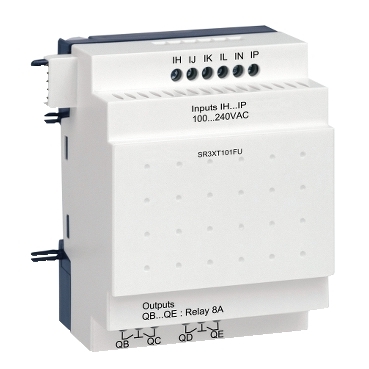

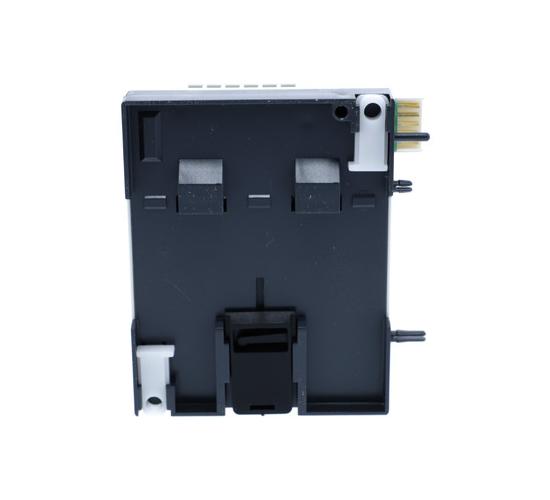

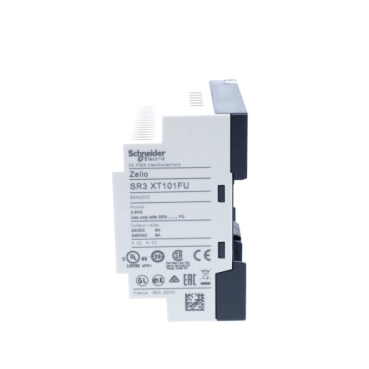

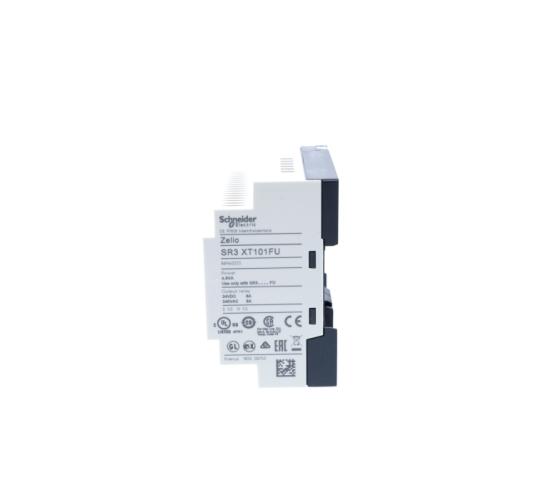

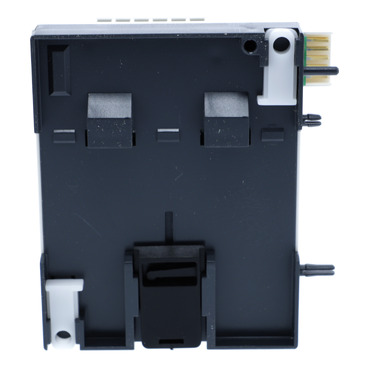

Допълнителен модул 10 ВХ/ИЗХ 100-240 VAC SR3XT101FU
Цена на бр
91.94€
/ 179.82 лв.
Бърза поръчка
СЕРИЯ ASFORA
297.11 €
/ 581.10 лв.
683.59 €
/ 1336.99 лв.
911.77 €
/ 1783.27 лв.
| Гама на продукта | Zelio Logic |
|---|---|
| Тип продукт или компонент | Discrete I/O extension module |
| Number or control scheme lines | 120 с ladder |
|---|---|
| време за цикъл | 6…90 ms |
| Време за възстановяване | 10 години при 25 C |
| отклонение на часовника | 12 min/year at 0…55 C |
| Checks | Program memory on each power up |
| [Us] номинално захранващо напрежение | Да за+C1014:C1027 MCB AC |
| граници на захранващото напрежение | 85…264 V |
| Честота на захранването | 50/60 Hz |
| Reverse polarity protection | С |
| Дискретен номер на вход | 6 |
| Дискретно входнно напрежение | 100...240 V AC |
| Дискретен входен ток | 0,6 mA |
| Discrete input frequency | 47...53 Hz 57...63 Hz |
| Гарантирано ниво на захранване 1 | >= 79 V за Дискретен вход |
| Гарантирано ниво на захранване 0 | <= 40 V за Дискретен вход |
| Моментно състояние 1 гарантирано | >= 0.17 mA (Дискретен вход) |
| Моментно състояние 0 гарантирано | <= 0.5 mA (Дискретен вход) |
| Входно съпротивление | 350 kOhm за Дискретен вход |
| брой изходи | 4 Реле |
| Ниво на изходното напрежение | 5...30 V DC (Изход на реле) 24...250 V AC |
| Тип и състав на контактите | НЕ за Изход на реле |
| Изходящ термичен ток | 8 А за всички 4 изхода за Изход на реле |
| Електрическа устойчивост | AC-15: 500000 cycles при 230 V, 0,9 A за Изход на реле в съответствие с IEC 60947-5-1 AC-12: 500000 cycles при 230 V, 1,5 A за Изход на реле в съответствие с IEC 60947-5-1 DC-13: 500000 cycles при 24 V, 0,6 A за Изход на реле в съответствие с IEC 60947-5-1 DC-12: 500000 cycles при 24 V, 1,5 A за Изход на реле в съответствие с IEC 60947-5-1 |
| превключвателен капацитет в mA | #N/A при 12 V (Изход на реле) |
| Работен обхват в Hz | 0,1 Hz (при Ie) за Изход на реле 10 Hz (no load) за Изход на реле |
| Механична издръжливост | 10000000 cycles за Изход на реле |
| [Uimp] Устойчивост на импулсно напрежение | 4 kVв съответствие сEN/IEC 60947-1 and EN/IEC 60664-1 |
| Време за реакция | 50 ms с ladder (from state 0 to state 1) за Дискретен вход 50 ms с ladder (from state 1 to state 0) за Дискретен вход 50...255 ms с FBD (from state 0 to state 1) за Дискретен вход 50...255 ms с FBD (from state 1 to state 0) за Дискретен вход 10 ms (from state 0 to state 1) за Изход на реле 5 ms (from state 1 to state 0) за Изход на реле |
| Свързване - клеморед | Винтови клеми, 1 x 0.25...1 x 2.5 mm² (AWG 24...AWG 14) гъвкав С кабелен накрайник Винтови клеми, 2 x 0.25...2 x 0.75 mm² (AWG 24...AWG 18) гъвкав С кабелен накрайник Винтови клеми, 1 x 0.2...1 x 2.5 mm² (AWG 25...AWG 14) semi-solid Винтови клеми, 1 x 0.2...1 x 2.5 mm² (AWG 25...AWG 14) Твърд Винтови клеми, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) Твърд |
| затягащ момент | 0,5 N.m |
| Категория на защита | III conforming to IEC 60664-1 |
| Нето тегло на продукта | 0,2 kg |
| Гама на продукта | Zelio Logic |
|---|---|
| Тип продукт или компонент | Discrete I/O extension module |
| Number or control scheme lines | 120 с ladder |
|---|---|
| време за цикъл | 6…90 ms |
| Време за възстановяване | 10 години при 25 C |
| отклонение на часовника | 12 min/year at 0…55 C |
| Checks | Program memory on each power up |
| [Us] номинално захранващо напрежение | Да за+C1014:C1027 MCB AC |
| граници на захранващото напрежение | 85…264 V |
| Честота на захранването | 50/60 Hz |
| Reverse polarity protection | С |
| Дискретен номер на вход | 6 |
| Дискретно входнно напрежение | 100...240 V AC |
| Дискретен входен ток | 0,6 mA |
| Discrete input frequency | 47...53 Hz 57...63 Hz |
| Гарантирано ниво на захранване 1 | >= 79 V за Дискретен вход |
| Гарантирано ниво на захранване 0 | <= 40 V за Дискретен вход |
| Моментно състояние 1 гарантирано | >= 0.17 mA (Дискретен вход) |
| Моментно състояние 0 гарантирано | <= 0.5 mA (Дискретен вход) |
| Входно съпротивление | 350 kOhm за Дискретен вход |
| брой изходи | 4 Реле |
| Ниво на изходното напрежение | 5...30 V DC (Изход на реле) 24...250 V AC |
| Тип и състав на контактите | НЕ за Изход на реле |
| Изходящ термичен ток | 8 А за всички 4 изхода за Изход на реле |
| Електрическа устойчивост | AC-15: 500000 cycles при 230 V, 0,9 A за Изход на реле в съответствие с IEC 60947-5-1 AC-12: 500000 cycles при 230 V, 1,5 A за Изход на реле в съответствие с IEC 60947-5-1 DC-13: 500000 cycles при 24 V, 0,6 A за Изход на реле в съответствие с IEC 60947-5-1 DC-12: 500000 cycles при 24 V, 1,5 A за Изход на реле в съответствие с IEC 60947-5-1 |
| превключвателен капацитет в mA | #N/A при 12 V (Изход на реле) |
| Работен обхват в Hz | 0,1 Hz (при Ie) за Изход на реле 10 Hz (no load) за Изход на реле |
| Механична издръжливост | 10000000 cycles за Изход на реле |
| [Uimp] Устойчивост на импулсно напрежение | 4 kVв съответствие сEN/IEC 60947-1 and EN/IEC 60664-1 |
| Време за реакция | 50 ms с ladder (from state 0 to state 1) за Дискретен вход 50 ms с ladder (from state 1 to state 0) за Дискретен вход 50...255 ms с FBD (from state 0 to state 1) за Дискретен вход 50...255 ms с FBD (from state 1 to state 0) за Дискретен вход 10 ms (from state 0 to state 1) за Изход на реле 5 ms (from state 1 to state 0) за Изход на реле |
| Свързване - клеморед | Винтови клеми, 1 x 0.25...1 x 2.5 mm² (AWG 24...AWG 14) гъвкав С кабелен накрайник Винтови клеми, 2 x 0.25...2 x 0.75 mm² (AWG 24...AWG 18) гъвкав С кабелен накрайник Винтови клеми, 1 x 0.2...1 x 2.5 mm² (AWG 25...AWG 14) semi-solid Винтови клеми, 1 x 0.2...1 x 2.5 mm² (AWG 25...AWG 14) Твърд Винтови клеми, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) Твърд |
| затягащ момент | 0,5 N.m |
| Категория на защита | III conforming to IEC 60664-1 |
| Нето тегло на продукта | 0,2 kg |
